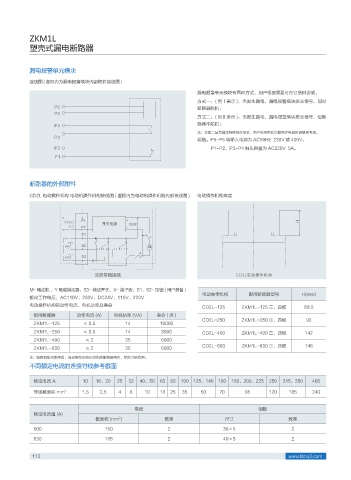

ZKM1L
塑壳式漏电断路器

漏电报警单元模块

接线图 ( 虚框内为漏电报警模块内部附件接线图 )
漏电报警单元模块有两种方式，用户根据需要可在订货时说明：
方式一：( 用Ⅰ表示 )：当发生漏电，漏电报警模块发出信号，同时
1 断路器脱扣；
1
方式二：( 用Ⅱ表示 )：当发生漏电，漏电报警模块发出信号，但断
1 路器不脱扣；
注：方案二是为满足特殊场合需要，用户在采用此功能保护电器时请慎重考虑。
1
规格：P5-P6 端输入电源为 AC50Hz 230V 或 400V。
1 P1-P2、P3-P4 触头容量为 AC230V 5A。
1

断路器的外部附件

CD2L 电动操作机构 电动机操作机构接线图 ( 虚框内为电动机操作机构内部接线图 ) 电动操作机构高度

7D 1 %$ 7 )
1
4
+
4
0/ N
+
4
0''
交流常用接线 $% -

M- 电动机 、Y 电磁制动器、S3- 微动开关、X- 端子板、S1、S2- 按钮 ( 用户自备 )
电动操作机构 配用断路器型号 H(mm)
额定工作电压：AC110V、230V、DC24V、110V、220V
电动操作机构的动作电流、电机功率及寿命 CD2L-125 ZKM1L-125 三、四极 89.5
配用断路器 动作电流 (A) 电机功率 (VA) 寿命(次)
CD2L-250 ZKM1L-250 三、四极 93
ZKM1L-125 ≤ 0.5 14 10000
ZKM1L-250 ≤ 0.5 14 8000 CD2L-400 ZKM1L-400 三、四极 142
ZKM1L-400 ≤2 35 5000
CD2L-800 ZKM1L-630 三、四极 146
ZKM1L-630 ≤2 35 5000
注：断路器脱扣跳闸后，自动操作机构必须先使断路器再扣，然后才能合闸。
不同额定电流的连接导线参考截面

额定电流 A 10 16、20 25 32 40、50 63 80 100 125、140 160 180、200、225 250 315、350 400

导线截面积 mm 2 1.5 2.5 4 6 10 16 25 35 50 70 95 120 185 240

电缆 铜排
额定电流值 (A)
2
截面积 (mm ) 数量 尺寸 数量
500 150 2 30×5 2
630 185 2 40×5 2

113 www.tbbq3.com
