Page 125 - 庆凯电力科技有限公司

HGL
负荷隔离开关 庆凯

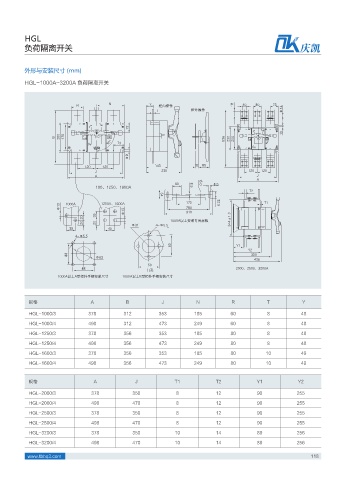

外形与安装尺寸 (mm)

HGL-1000A~3200A 负荷隔离开关

3 / : ᴈڱ᧹҈
5 ᴈโ᧹҈ Ÿ

ऴ

ऴ

#
ܲ c c
䨙❸ ܲ
Ÿ

+
" +
"
U
ȟ ȟ "
5

Ÿ " "ȟ " Ÿ 5

"Б̶Ⴕ㷱̿⩔ᏁᲫ d
Ÿ Ÿ

Ÿ
:
:

Ÿ

ȟ ȟ "
䬔ႀ
"Б̶"ಷᴈโ᝷ᳰႵ㷱ᅦᄤ "Б̶#ಷᴈโ᝷ᳰႵ㷱ᅦᄤ

规格 A B J N R T Y

HGL-1000/3 378 312 353 185 60 8 48
HGL-1000/4 498 312 473 249 60 8 48
HGL-1250/3 378 356 353 185 80 8 48
HGL-1250/4 498 356 473 249 80 8 48
HGL-1600/3 378 356 353 185 80 10 49

HGL-1600/4 498 356 473 249 80 10 49

规格 A J T1 T2 Y1 Y2
HGL-2000/3 378 350 8 12 90 255
HGL-2000/4 498 470 8 12 90 255
HGL-2500/3 378 350 8 12 90 255
HGL-2500/4 498 470 8 12 90 255
HGL-3200/3 378 350 10 14 89 256

HGL-3200/4 498 470 10 14 89 256

www.tbbq3.com 118
