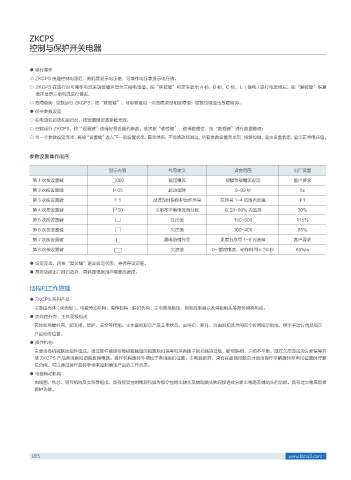

ZKCPS
控制与保护开关电器

● 运行操作
○ ZKCPS 接通控制电源后，数码管显示电压值，可兼作电压表显示电压值。
○ ZKCPS 在运行时可兼作电流表功能循环显示三相电流值。按“移位键”可定向显示 A 相、B 相、C 相、Ｌ ( 漏电 ) 运行电流情况。按“复位键”恢复
循环显示三相电流运行情况。
○ 故障查询 : 空载运行 ZKCPS，按“数据键”，可查看最后一次故障类型和故障值；按复位键退出故障查询。
● 保护参数设置
○ 在电动机启动和运行时，按设置键设置参数无效；
○ 空载运行 ZKCPS，按“设置键”选择好需设置的参数，依次按“移位键”，选择数据位，按“数据键”进行数据修改；
○ 当一个参数设定完毕，再按“设置键”进入下一项设置状态，直至结束；不需修改项跳过，所有参数设置完毕后，按复位键，退出设置状态，显示正常电压值。

参数设置操作顺序

显示内容 代号定义 设定范围 出厂设置
第 1 次按设置键 000 额定电流 根据负载电流设定 客户要求
第 2 次按设置键 H 05 起动延时 0~99 秒 5s
第 3 次按设置键 F 1 过流反时限保护动作序号 在序号 1~4 范围内选择 F1

第 4 次按设置键 30 三相不平衡电流百分比 在 20~80% 内选择 30%
第 5 次按设置键 过压值 150~500 115%
第 6 次按设置键 欠压值 100~400 85%
第 7 次按设置键 漏电流值代号 见表五序号 1~8 内选择 客户要求
第 8 次按设置键 欠流值 0~ 额定电流、动作时间≤ 30 秒 60%le

● 设定完毕，再按“复位键”退出设定状态，并保存设定值。
● 某些功能出厂时已放弃，具体是根据用户需要而选择。

结构和工作原理

● ZKCPS 系列产品
主要由壳体 ( 含面板 )、电磁传动机构、操作机构、脱扣机构、主电路接触组、智能控制器以及辅助触头等附件模块构成。
● 壳体由外壳、主体面板组成
壳体即绝缘外壳，起支撑、防护、安全等作用。主体面板指示产品工作状态，由再扣、断开、自由脱扣及合闸四个位置指示组成，便于手动分合及指示
产品动作位置。
● 操作机构
主要由各机械联动组件组成，通过推杆能接受每极接触组的短路脱扣信号和来自由子脱扣器的过载、断相缺相、三相不平衡、过压欠压造成的分断信号并
使 ZKCPS 产品自由脱扣切断故障电路。操作机构旋转手柄处于自由脱扣位置，主电路断开，只有在故障排除后才能由操作手柄旋转至再扣位置时行复
位合闸。可以通过操作旋转手柄来控制确定产品的工作状态。
● 电磁传动机构
由线圈、铁芯、调节机构及支架等组成，具有接受控制电源和操作指令控制主触头及辅助触头执行接通或分断主电路及辅助头的功能。具有过欠电压取样
保护功能。
