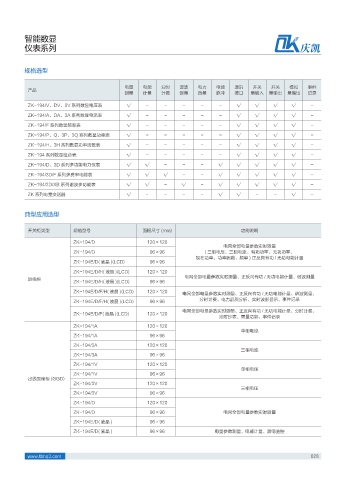

Page 35 - 庆凯电力科技有限公司

智能数显
仪表系列 庆凯

规格选型

电量 电能 分时 谐波 电力 电能 通讯 开关 开关 模拟 事件
产品
测量 计量 计费 测量 质量 脉冲 接口 量输入 量输出 量输出 记录
ZK-194/V、DV、3V 系列数显电压表 √ - - - - - √ √ √ √ -
ZK-194/A、DA、3A 系列数显电流表 √ - - - - - √ √ √ √ -
ZK-194/F 系列数显频率表 √ - - - - - √ √ √ √ -
ZK-194/P、Q、3P、3Q 系列数显功率表 √ - - - - - √ √ √ √ -

ZK-194/H、3H 系列数显功率因数表 √ - - - - - √ √ √ √ -
ZK-194 系列数显组合表 √ - - - - - √ √ √ √ -
ZK-194/D、3D 系列多功能电力仪表 √ √ - - - √ √ √ √ √ -
ZK-194/3D/F 系列多费率电能表 √ √ √ - - √ √ √ √ √ -
ZK-194/3D/XB 系列谐波多功能表 √ √ - √ - √ √ √ √ √ -
ZK 系列电量变送器 √ - - - - √ √ - - √ -

典型应用选型

开关柜类型 规格型号 面框尺寸 (mm) 功能说明

ZK-194/D 120×120
电网全部电量参数实时测量
ZK-194/D 96×96 ( 三相电压、三相电流、有功功率、无功功率、
视在功率、功率因数、频率 ) 正反向有功 / 无功电能计量
ZK-194E/D( 液晶 )(LCD) 96×96
ZK-194E/D/H( 液晶 )(LCD) 120×120
电网全部电量参数实时测量、正反向有功 / 无功电能计量、谐波测量
进线柜
ZK-194E/D/H( 液晶 )(LCD) 96×96
ZK-194E/D/F/H( 液晶 )(LCD) 120×120 电网全部电量参数实时测量、正反向有功 / 无功电能计量、谐波测量、
分时计费、电力品质分析、实时波形显示、事件记录
ZK-194E/D/F/H( 液晶 )(LCD) 96×96
电网全部电量参数实时测量、正反向有功 / 无功电能计量、分时计费、
ZK-194E/D/F( 液晶 )(LCD) 120×120
定时抄表、需量功能、事件记录
ZK-194/1A 120×120
单相电流
ZK-194/1A 96×96
ZK-194/3A 120×120
三相电流
ZK-194/3A 96×96
ZK-194/1V 120×120
单相电压
ZK-194/1V 96×96
出线固定柜 (GGD)
ZK-194/3V 120×120
三相电压
ZK-194/3V 96×96
ZK-194/D 120×120
ZK-194/D 96×96 电网全部电量参数实时测量
ZK-194E/D( 液晶 ) 96×96
ZK-194E/D( 液晶 ) 96×96 电量参数测量、电能计量、漏电监控
