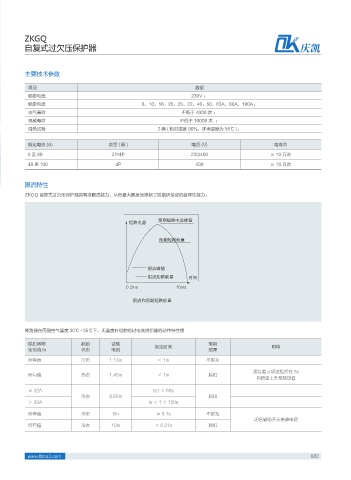

Page 89 - 庆凯电力科技有限公司

ZKGQ
自复式过欠压保护器 庆凯

主要技术参数

项目 数据
额定电压 230V ；
额定电流 6、10、16、20、25、32、40、50、63A、80A、100A；
电气寿命 不低于 4000 次 ；
机械寿命 不低于 10000 次 ；
湿热试验 2 类 ( 相对湿度 90%，环境温度为 55℃ )。

额定电流 (A) 类型(极) 电压 (V) 电寿命

6至80 2P/4P 230/400 ≥ 10 万次
40 至 100 4P 400 ≥ 10 万次

限流特性
ZKGQ 自复式过欠压保护器具有高限流能力，从而最大限度地限制了短路所造成的破坏性能力。

ᮔయᆀᡸႂึࢎϘ
ᆀᡸႂຸ

ᮔయᆀᡸᑞ᧙

ᬌึࢎϘ
ᬌึᆀᡸᑞ᧙ ௐᫍ
NT NT

ᬌึ֖ᮔయᆀᡸᑞ᧙

断路器在周围空气温度 30℃ ~35℃下，无温度补偿时的过电流脱扣器的动作特性值

脱扣器额 起始 试验 规定时间 预期 附件
定电流 In 状态 电流 结果
所有值 冷态 1.13In ＜ 1In 不脱扣
紧接着 a 项试验后在 5s
所有值 热态 1.45In ＜ 1In 脱扣
内稳定上升至规定值
≤ 32A Is1 ＜ 60s
冷态 2.55In 脱扣
＞ 32A Is ＜ 1 ＜ 120s
所有值 冷态 5In ≥ 0.1s 不脱扣
闭合辅助开关接通电源
所有值 冷态 10In ＜ 0.21s 脱扣
