ZKM1
塑料外壳式断路器 庆凯

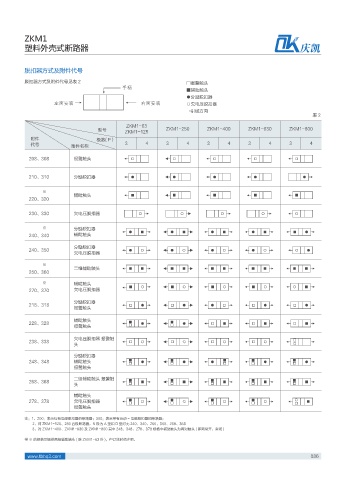

脱扣器方式及附件代号

脱扣器方式及附件代号见表 2 □报警触头
■辅助触头
●分励脱扣器
○欠电压脱扣器
→引线方向
表2

ZKM1-63 ZKM1-250 ZKM1-400 ZKM1-630 ZKM1-800
型号 ZKM1-125
极数（P）
附件
附件名称 3 4 3 4 3 4 3 4 3 4
代号
208、308 报警触头

210、310 分励脱扣器

※
辅助触头
220、320
230、330 欠电压脱扣器

※ 分励脱扣器
240、340 辅助触头

分励脱扣器
240、350
欠电压脱扣器
※
二维辅助触头
250、360
※ 辅助触头
270、370 欠电压脱扣器
分励脱扣器
218、318
报警触头
辅助触头
228、328
报警触头
欠电压脱扣器 报警触
238、338
头
分励脱扣器
248、348 辅助触头
报警触头

二组辅助触头 报警触
268、368
头
辅助触头
278、378 欠电压脱扣器
报警触头

注：1、200：表示仅有电磁脱扣器的断路器；300：表示带有热动 - 电磁脱扣器的断路器；
2、对 ZKM1-125、250 四极断路器，N 极为 A 型和 D 型时无 240、340、260、360、268、368
3、对 ZKM1-400、ZKM1-630 及 ZKM1-800 其中 248、348、278、378 规格中辅助触头为两对触头 ( 即两常开、常闭 )
带 ※ 的规格可提供两组辅助触头 ( 除 ZKM1-63 外 )，但订货时须注明。
