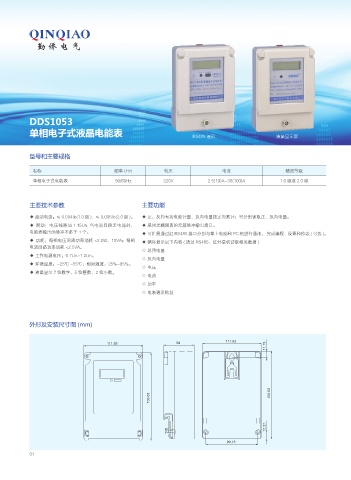

DDS1053
单相电子式液晶电能表 RS485 通讯 液晶显示屏

型号和主要规格

名称 频率 (Hz) 电压 电流 精度等级
单相电子式电能表 50/60Hz 220V 2.5(10)A~30(100)A 1.0 级或 2.0 级

主要技术参数 主要功能

◆ 起动电流：≤ 0.004Ib(1.0 级 )、≤ 0.005Ib(2.0 级 )。 ◆ 正、反向有功电能计量，反向电量按正向累计；可分别读取正、反向电量。
◆ 潜动：电压线路加 1.15Un, 当电流回路无电流时， ◆ 采用光耦隔离的无源脉冲输出接口。
电能表输出的脉冲不多于 1 个。 ◆ 可扩展通过红 RS485 接口分别与掌上电脑和 PC 机进行通讯， 完成编程、设置和抄表 ( 可选 )。
◆ 功耗：每相电压回路功率消耗 <2.0W、10VA；每相 ◆ 循环显示以下内容 ( 通过 RS485、红外掌机读取相关数据 )
电流回路功率消耗 <2.5VA。
◇ 总用电量
◆ 工作电源电压：0.7Un~1.2Un。
◇ 反向电量
◆ 环境温度：-25℃ ~55℃；相对湿度：25%~95%。
◇ 电压
◆ 液晶显示 7 位数字，5 位整数、2 位小数。
◇ 电流
◇ 功率
◇ 电表通讯地址

外形及安装尺寸图 (mm)

01
