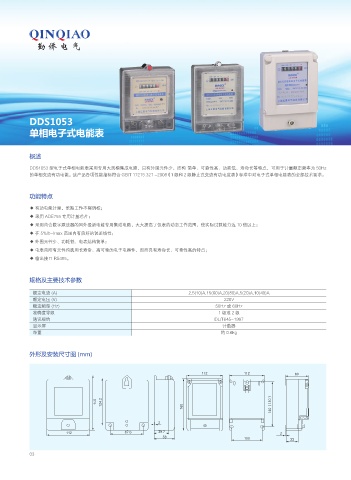

DDS1053
单相电子式电能表

概述

DDS1053 型电子式单相电能表采用专用大规模集成电路，具有外围元件少、结构 简单、可靠性高、功耗低、寿命长等特点，可用于计量额定频率为 50Hz
的单相交流有功电能。该产品各项性能指标符合 GB/T 17215.321 -2008《1 级和 2 级静止式交流有功电度表》标准中对电子式单相电能表的全部技术要求。

功能特点

◆ 有功电能计量，长期工作不需调校；
◆ 采用 ADE755 专用计量芯片；
◆ 采用内含数字乘法器的国外最新电能专用集成电路，大大提高了仪表的动态工作范围，使实际过载能力达 10 倍以上；
◆ 在 5%lb-lmax 范围内有良好的误差线性；
◆ 外围元件少、功耗低、电表结构简单；
◆ 电表内所有元件均选用长寿命、高可靠的电子电器件，因而具有寿命长、可靠性高的特点；
◆ 输出接口 RS485。

规格及主要技术参数

额定电流 (A) 2.5(10)A,15(60)A,20(80)A,5(20)A,10(40)A
额定电压 (V) 220V
额定频率 (Hz) 50Hz 或 60Hz
准确度等级 1级或2级
通讯规约 DL/T645-1997
显示屏 计数器
净重 约 0.6kg

外形及安装尺寸图 (mm)

喋 喌
