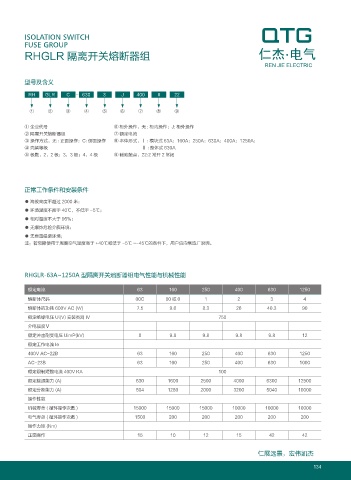

ISOLATION SWITCH
FUSE GROUP
RHGLR 隔离开关熔断器组 仁杰 电气
REN JIE ELECTRIC

型号及含义

RH GLR C - 630 3 J 400 II 22

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

① 企业代号 ⑥ 柜外操作：无 : 柜内操作；J: 柜外操作
② 隔离开关熔断器组 ⑦ 额定电流
③ 操作方式：无 : 正面操作；C: 侧面操作 ⑧ 本体形式：Ⅰ : 模块式 63A；160A；250A；630A；400A；1250A；
④ 壳架等级 Ⅱ : 整体式 630A
⑤ 极数：2：2 极；3：3 极；4：4 极 ⑨ 辅助触点：22:2 常开 2 常闭

正常工作条件和安装条件

● 海拨高度不越过 2000 米；
● 环境温度不高于 40℃，不低于 -5℃；
● 相对湿度不大于 95%；
● 无爆炸危险介质环境；
● 无雨雷侵袭环境；
注：若预期使用于周圈空气温度高于 +40℃或低于 -5℃ ~-45℃的条件下，用户应向制造厂说明。

RHGLR-63A~1250A 型隔离开关熔断器组电气性能与机械性能

额定电流 63 160 250 400 630 1250
熔断体尺码 00C 00或0 1 2 3 4
熔断体的功耗 600V AC (W) 7.5 9.6 8.3 26 40.3 90
额定绝缘电压 Ui(V) 安装类别 IV 750
介电强度Ⅴ
额定冲击耐受电压 UimP(kV) 8 9.8 9.8 9.8 9.8 12
额定工作电流 Ie
400V AC-22B 63 160 250 400 630 1250
AC-23B 63 160 250 400 630 1000
额定限制短路电流 400V KA 100
额定接通能力 (A) 630 1600 2500 4000 6300 12500
额定分断能力 (A) 504 1280 2000 3200 5040 10000
操作性能
机械寿命 ( 循环操作次数 ) 15000 15000 15000 10000 10000 10000
电气寿命 ( 循环操作次数 ) 1500 200 200 200 200 200
操作力矩 (Nm)
正面操作 15 10 12 15 42 42

仁展远景，宏伟凯杰
