P. 143
ISOLATION SWITCH
FUSE GROUP
RHGLR 隔离开关熔断器组 仁杰 电气
REN JIE ELECTRIC
外形及安装尺寸 (mm)

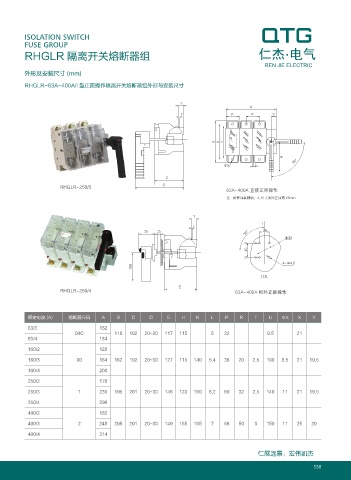

RHGLR-63A~400A/I 型正面操作隔离开关熔断器组外形与安装尺寸
Y
A
T P P X
B U K
H
90°
ΦX L
E
RHGLR-250/3 C
63A~400A 直接正面操作
注 : 如需加装辅助，A 尺寸须向左加宽 25mm
Y
I
T
90°
70 D 28
Φ32
40
4-Φ4.5
126
门孔
E
RHGLR-250/4 63A~400A 柜外正面操作
额定电流 (A) 熔断器尺码 A B C D E H K L P R T U ΦX X Y
63/3 152
00C 118 192 20~30 117 115 5 32 9.5 21
63/4 184
160/2 128
160/3 00 164 162 192 20~30 127 115 140 5.4 36 20 2.5 100 8.5 21 19.5
160/4 200
250/2 176
250/3 1 236 195 201 20~30 146 128 160 6.2 60 32 2.5 140 11 21 19.5
250/4 296
400/2 182
400/3 2 248 205 201 20~30 149 165 165 7 66 50 3 150 11 25 20
400/4 314
仁展远景，宏伟凯杰
136
