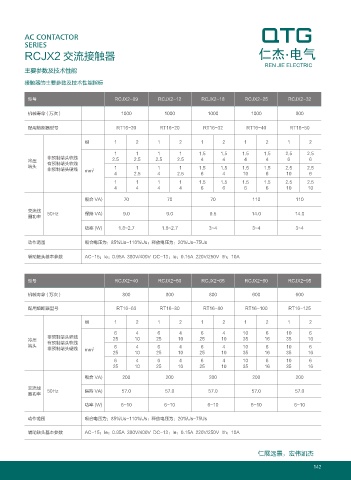

AC CONTACTOR
SERIES
RCJX2 交流接触器 仁杰 电气
REN JIE ELECTRIC
主要参数及技术性能
接触器的主要参数及技术性能指标
型号 RCJX2-09 RCJX2-12 RCJX2-18 RCJX2-25 RCJX2-32
④ 触头数量，用数字表示
机械寿命 ( 万次 ) 1000 1000 1000 1000 800
10 表示三常开主触头、一常开辅助触头 (32A 及以下 )
01 表示三常开主触头、一常闭辅助触头 (32A 及以下 )
配用熔断器型号 RT16-20 RT16-20 RT16-32 RT16-40 RT16-50
11 表示三常开主触头、一常开一常闭辅助触头 (40A 及以上 )
04 表示四常开主触头、
根 1 2 1 2 1 2 1 2 1 2
08 表示两常开两常闭主触头 ( 除 18A、32A 以外 )
1 1 1 1 1.5 1.5 1.5 1.5 2.5 2.5
非预制端头软线 2.5 2.5 2.5 2.5 4 4 4 4 6 6
冷压 有预制端头软线
端头 1 1 1 1 1.5 1.5 1.5 1.5 2.5 2.5
非预制端头硬线 mm 2
4 2.5 4 2.5 6 4 10 6 10 6
1 1 1 1 1.5 1.5 1.5 1.5 2.5 2.5
4 4 4 4 6 6 6 6 10 10
吸合 VA) 70 70 70 110 110
交流线 50Hz 保持 VA) 9.0 9.0 9.5 14.0 14.0
圈功率
功率 (W) 1.8~2.7 1.8~2.7 3~4 3~4 3~4
动作范围 吸合电压为：85%Us~110%Us；释放电压为：20%Us~75Us
辅助触头基本参数 AC-15：Ie：0.95A 380V/400V DC-13：Ie：0.15A 220V/250V Ith：10A
型号 RCJX2-40 RCJX2-50 RCJX2-65 RCJX2-80 RCJX2-95
机械寿命 ( 万次 ) 800 800 800 600 600
配用熔断器型号 RT16-63 RT16-80 RT16-80 RT16-100 RT16-125
根 1 2 1 2 1 2 1 2 1 2
6 4 6 4 6 4 10 6 10 6
非预制端头软线
冷压 有预制端头软线 25 10 25 10 25 10 35 16 35 16
端头 6 4 6 4 6 4 10 6 10 6
非预制端头硬线 mm 2
25 10 25 10 25 10 35 16 35 16
6 4 6 4 6 4 10 6 10 6
25 10 25 10 25 10 35 16 35 16
吸合 VA) 200 200 200 200 200
交流线 50Hz 保持 VA) 57.0 57.0 57.0 57.0 57.0
圈功率
功率 (W) 6~10 6~10 6~10 6~10 6~10
动作范围 吸合电压为：85%Us~110%Us；释放电压为：20%Us~75Us
辅助触头基本参数 AC-15：Ie：0.95A 380V/400V DC-13：Ie：0.15A 220V/250V Ith：10A
