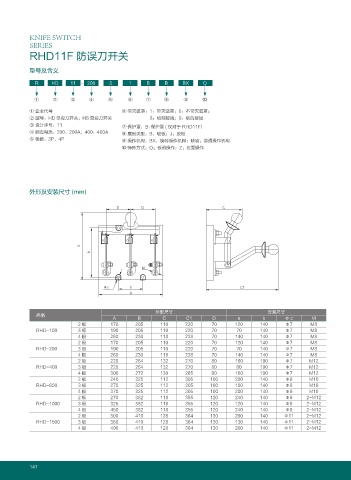

KNIFE SWITCH
SERIES
RHD11F 防误刀开关

型号及含义

R HD 11 - 200 3 1 B B BX Q

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 企业代号 ⑥ 带灭弧罩：1：带灭弧罩；0：不带灭弧罩；
② 型号：HD 单投刀开关；HS 双投刀开关 8：板前接线；9：板后接线
③ 设计序号：11 ⑦ 保护罩：B: 保护罩 ( 仅对于 RHD11F)
④ 额定电流：200：200A；400：400A ⑧ 底板类型：B：玻板；J：胶板
⑤ 极数：3P、4P ⑨ 操作机构：BX：旋转操作机构；缺省：普通操作机构
⑩ 特殊方式：Q：板前操作；Z：左面操作

外形及安装尺寸 (mm)

% % $

#
C

.

œD B $
"

外形尺寸 安装尺寸
规格
A B C C1 D a b Φ c M
2极 170 205 110 220 70 120 140 Φ7 M8
RHD-100 3极 190 205 110 220 70 70 140 Φ7 M8
4极 260 230 118 238 70 140 140 Φ7 M8
2极 170 205 110 220 70 120 140 Φ7 M8
RHD-200 3极 190 205 110 220 70 70 140 Φ7 M8
4极 260 230 118 238 70 140 140 Φ7 M8
2极 220 264 132 270 80 160 190 Φ7 M12
RHD-400 3极 220 264 132 270 80 80 190 Φ7 M12
4极 300 272 130 265 80 160 190 Φ7 M12
2极 240 325 112 305 100 200 140 Φ9 M16
RHD-600 3极 270 325 112 305 100 100 140 Φ9 M16
4极 370 325 112 305 100 200 140 Φ9 M16
2极 270 382 118 355 120 240 140 Φ9 2-M12
RHD-1000 3极 325 382 118 355 120 120 140 Φ9 2-M12
4极 450 382 118 355 120 240 140 Φ9 2-M12
2极 300 410 128 364 130 260 140 Φ11 2-M12
RHD-1500 3极 360 410 128 364 130 130 140 Φ11 2-M12
4极 490 410 128 364 130 260 140 Φ11 2-M12
