POWER METER
SERIES

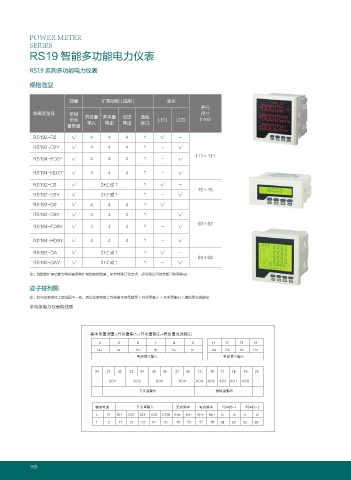

RS19 智能多功能电力仪表

RS19 系列多功能电力仪表

规格选型

测量 扩展功能 ( 选配 ) 显示
开孔
功能及型号 单相 尺寸
全电 开关量 开关量 变送 通讯 LED LCD (mm)
量测量 输入 输出 输出 接口

RS192-D2 √ 4 4 4 1 √ -
RS192-D2Y √ 4 4 4 1 - √
111×111
RS194-FD2Y √ 4 4 4 1 - √

RS194-HD2Y √ 4 4 4 1 - √
RS192-D3 √ 2+2 或 1 1 √ -
76×76
RS192-D3Y √ 2+2 或 1 1 - √
RS192-D9 √ 4 4 4 1 √

RS192-D9Y √ 4 4 4 1 √
92×92
RS194-FD9Y √ 4 4 4 1 - √
RS194-HD9Y √ 4 4 4 1 - √

RS192-DA √ 2+2 或 1 1 √ -
68×68
RS192-DAY √ 2+2 或 1 1 - √
注：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与我公司技术部门协商解决。

端子排列图

注：如与仪表壳体上接线图不一致，请以仪表壳体上为准基本电量测量 + 开关量输入 + 开关量输出 + 模拟量变送输出
多功能电力仪表接线图

۲ఴႂ᧙฽᧙ धС᧙ᣤЙ धС᧙ᣤѢ ഴ઱᧙ԪᤞᣤѢ

*B *B *C *C *D *D 6B 6C 6D 6O
ႂึζՁᣤЙ ႂԌζՁᣤЙ

%0 %0 %0 %0 "0 "0 "0 "0 "0(
धС᧙ᣤѢ ഴ઱᧙ᣤѢ

ᣘүႂຸ धС᧙ᣤЙ ௃ҩᑡу థҩᑡу 34 34
- / %* %* %* %* $0. &R &R &Q &Q " # " #

153
