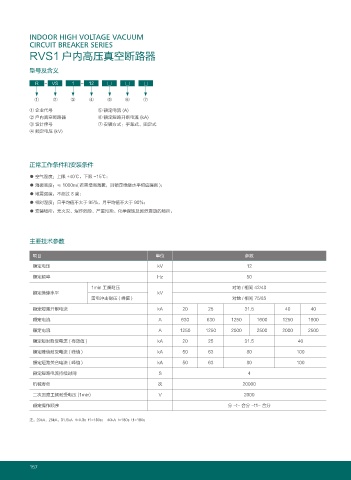

INDOOR HIGH VOLTAGE VACUUM
CIRCUIT BREAKER SERIES
RVS1 户内高压真空断路器

型号及含义

R - VS 1 - 12 □ □ □

① ② ③ ④ ⑤ ⑥ ⑦
① 企业代号 ⑤ 额定电流 (A)
② 户内真空断路器 ⑥ 额定短路开断电流 (kA)
③ 设计序号 ⑦ 安装方式：手车式、固定式
④ 额定电压 (kV)

正常工作条件和安装条件

● 空气温度：上限 +40℃。下限 -15℃；
● 海拨高度：≤ 1000m( 若需增高海拔，则额定绝缘水平相应提高 )；
● 地震强度：不超过 8 度；
● 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
● 安装场所：无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

主要技术参数

项目 单位 参数

额定电压 kV 12
额定频率 Hz 50
1min 工频耐压 对地 / 相间 42/48
额定绝缘水平 kV
雷电冲击耐压 ( 峰值 ) 对地 / 相间 75/85
额定短路开断电流 kA 20 25 31.5 40 40
额定电流 A 630 630 1250 1600 1250 1600
额定电流 A 1250 1250 2000 2500 2000 2500

额定短时耐受电流 ( 有效值 ) kA 20 25 31.5 40
额定峰值耐受电流 ( 峰值 ) kA 50 63 80 100
额定短路关合电流 ( 峰值 ) kA 50 63 80 100

额定短路电流持续时间 S 4
机械寿命 次 20000
二次回路工频耐受电压 (1min) V 2000

额定操作顺序 分 -t- 合分 -t1- 合分

注：20kA、25kA、31.5kA t=0.3s t1=180s； 40kA t=180s t1=180s
