PLASTIC SHELL CIRCUIT
BREAKER SERIES

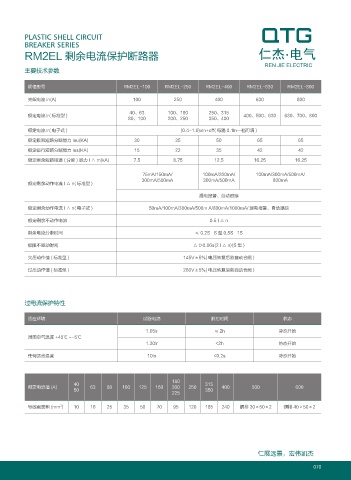

RM2EL 剩余电流保护断路器 仁杰 电气
REN JIE ELECTRIC
主要技术参数

规格型号 RM2EL-100 RM2EL-250 RM2EL-400 RM2EL-630 RM2EL-800

壳架电流 ln(A) 100 250 400 630 800

⑥ 额定电流 (A)：125；250；400；630；800 40、63 100、160 250、315
额定电流 lr( 标准型 ) 400、500、630 630、700、800
⑦ 短路分段能力：M- 标准型，H- 较高型 80、100 200、250 350、400
⑧ 显示方式：S- 数码管，Y- 液晶
额定电流 lr( 电子式 ) (0.4-1.0)xln+off( 每隔 0.1ln—档可调 )
⑨ 极数：3N：3P+N；4:4P
⑩ L：N 极在左边 ( 左零 )，R：N 极在右边 ( 右零 ) 额定极限短路分断能力 leu(KA) 30 35 50 65 65
额定运行短路分断能力 les(KA) 15 22 35 42 42
额定剩余短路接通 ( 分断 ) 能力 I △ m(kA) 7.5 8.75 12.5 16.25 16.25

75mA/150mA/ 100mA/200mA/ 100mA/300mA/500mA/
300mA/500mA 300mA/500mA 800mA
额定剩余动作电流 I △ n( 标准型 )

漏电报警、自动跟踪
额定剩余动作电流 I △ n( 电子式 ) 50mA/100mA/300mA/500m A/800mA/1000mA/ 漏电报警、自动跟踪

额定剩余不动作电流 0.5 I △ n

剩余电流分断时间 ≤ 0.2S S 型 0.5S 1S
极限不驱动时间 △ t>0.06s(2 I △ n)(S 型 )

欠压动作值 ( 标准型 ) 145V±5%( 电压恢复后能自动合闸 )

过压动作值 ( 标准型 ) 280V±5%( 电压恢复后能自动合闸 )

过电流保护特性

适应环境 试验电流 脱扣时间 状态

1.05Ir ≤ 2h 冷态开始
周围空气温度 +40℃ ~-5℃
1.30Ir <2h 热态开始

任何适合温度 10ln <0.2s 冷态开始

180
40 315
额定电流值 (A) 63 80 100 125 160 200 250 400 500 600
50 350
225
2
导线截面积 (mm ) 10 16 25 35 50 70 95 120 185 240 铜排 30×50×2 铜排 40×50×2
