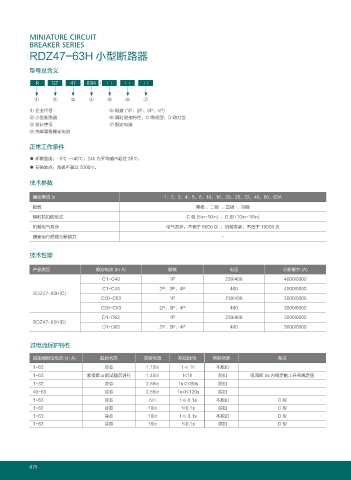

Page 82 - 杭州仁杰电力设备有限公司

MINIATURE CIRCUIT
BREAKER SERIES
RDZ47-63H 小型断路器

型号及含义

R DZ 47 63H □ □ □

① ② ③ ④ ⑤ ⑥ ⑦
① 企业代号 ⑤ 极数 (1P、2P、3P、4P)
② 小型断路器 ⑥ 瞬时脱扣特性：C 照明型；D 动力型
③ 设计序号 ⑦ 额定电流
④ 壳架等级额定电流

正常工作条件

● 环境温度：-5℃ ~+40℃；24h 内平均值不超过 35℃；
● 安装地点：海拔不超过 2000m。

技术参数

额定电流 In 1、2、3、4、5、6、10、16、20、25、32、40、50、63A
极数 单极 、二极 、三极 、四极
瞬时脱扣的型式 C 型 (5In~10In) 、D 型 (10In~16In)
机械电气寿命 电气寿命：不低于 6000 次 ；机械寿命：不低于 10000 次
额定运行短路分断能力 -

技术性能

产品类型 额定电流 (In A) 极数 电压 分断能力 (A)
C1~C40 1P 230/400 4000/6000

C1~C40 2P、3P、4P 400 4000/6000
RDZ47-63H(C)
C50~C63 1P 230/400 3000/6000
C50~C63 2P、3P、4P 400 3000/6000
D1~D63 1P 230/400 3000/6000
RDZ47-63H(D)
D1~D63 2P、3P、4P 400 3000/6000

过电流保护特性

脱扣器额定电流 (In A) 起始状态 实验电流 规定时间 预期结果 备注
1~63 冷态 1.13In t ≤ 1h 不脱扣
1~63 紧接着 a 顶试验后进行 1.45In t<1h 脱扣 电流在 5s 内稳定的上升至规定值
1~32 冷态 2.55In 1s<t<60s 脱扣
40~63 冷态 2.55In 1s<t<120s 脱扣
1~63 冷态 5In t ≤ 0.1s 不脱扣 C型
1~63 冷态 10In f<0.1s 脱扣 C型
1~63 冷态 10In f ≤ 0.1s 不脱扣 D型
1~63 冷态 16In f<0.1s 脱扣 D型
