YB□-12预装式变电站(美式)

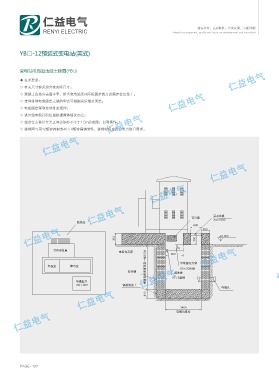

变电站电缆进出线土建图(YB□)

◆ 技术要求：
◇ 有关尺寸参见组合变实际尺寸：
◇ 混凝土台基应表面平整，组合变电站采用压板固定的方式固定在台基上；
◇ 接地排和电缆固定支架的型式可根据实际情况而定；
◇ 电缆固定架和接地排应预埋；
◇ 进出线电缆孔的位置根据具体情况而定；
◇ 组合变安装后开关正面必须有不小于1.5m的空隙，以利操作；
◇ 接地网可用12镀锌圆钢或40×4镀锌扁铜制作，接地电阻应符合电力部门要求。
