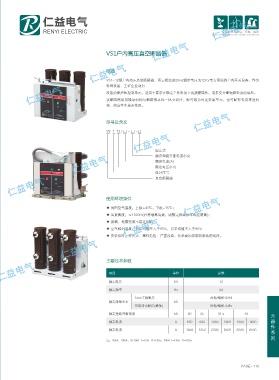

VS1户内高压真空断路器

概述

VS1-12型户内高压真空断路器，系三相交流50Hz额定电压为12KV电力系统的户内开关设备，作为
电网设备、工矿企业动力
设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机
构，组成手车单元作用。

型号及含义
VS 1 12 / □ - □ -□

固定式
额定短路开断电流(KA)
额定电流(A)
额定电压(KV)
设计序号
真空断路器

使用环境条件

◆ 周围空气温度：上限+40℃。下限-15℃；
◆ 海拨高度：≤1000m(若需增高海拔，则额定绝缘水平相应提高)；
◆ 振幅：地震强度不超过8度；
◆ 空气相对湿度：日平均值不大于95%，月平均值不大于90%
◆ 安装场所：无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

主要技术参数

项目 单位 参数
额定电压 KV 12
额定频率 Hz 50

1min工频耐压 对地/相间42/48
额定绝缘水平 kA
雷电冲击耐压(峰值) 对地/相间75/85
额定短路开断电流 kA 20 25 31.5 40
元
额定电流 A 630 630 1250 1600 1250 1600 器
件
额定电流 A 1250 1250 2000 2500 2000 2500
系
列
注：20kA、25kA、31.5kA t=0.3s t1=180s; 40kA t=180s t1=180s
