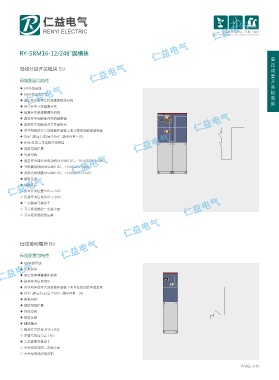

RY-SRM16-12/24扩展模块
高
压
母线分段开关模块 SV 成
套
标准配置与特性 开
◆ 630A的母线 关
柜
◆ 630A的真空开关
系
◆ 真空开关有两工位双弹簧操作机构
列
◆ 真空开关下部隔离开关
◆ 隔离开关单弹簧操作机构
◆ 真空开关和隔离开关机械联锁
◆ 真空开关和隔离开关位置指示
◆ 对于所有的开关功能都在面板上有方便的加装挂锁装置
◆ SF6气体压力表(每个SF6气箱中仅有一只)
◆ BVBr总是与母线提升柜相连
◆ 预留母线扩展
◆ 外部母线
◆ 真空开关操作用电动机24V/48V DC，110V/220V DC/AC
◆ 并联跳闸线圈24V/48V DC，110V/220V DC/AC
◆ 并联合闸线圈24V/48V DC，110V/220V DC/AC
◆ 钥匙互锁
◆ 辅助接点
◇ 真空开关位置2NO + 2NC
◇ 负荷开关位置2NO + 2NC
◆ 二次装置可装设于
◇ 开关柜顶部的二次线小室
◇ 开关柜顶部的低压箱

母线接地模块 Be

标准配置与特性

◆ 630A的母线
◆ 接地开关
◆ 两工位单弹簧操作机构
◆ 接地开关位置指示
◆ 对于所有的开关功能都在面板上有方便的加装挂锁装置
◆ SF6气体压力表(每个SF6气箱中仅有一只)
◆ 接地母排
◆ 预留母线扩展
◆ 外部母线
◆ 钥匙互锁
◆ 辅助触点
◇ 接地开关位置 2NO+2NC
◇ 带信号的压力表 1NO
◆ 二次装置可装设于
◇ 开关柜顶部的二次线小室
◇ 开关柜顶部的低压箱

PAGE- 010
