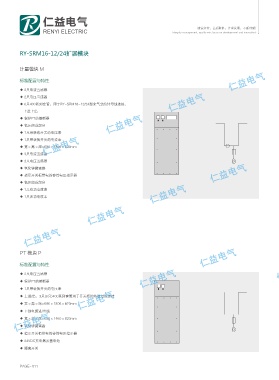

RY-SRM16-12/24扩展模块­

计量模块 M

标准配置与特性
◆ 2只电流互感器
◆ 2只电压互感器
◆ 6只400系列套管，用于RY-SRM16-12/24型充气式的外母线连接，
上进上出
◆ 保护PT的熔断器
◆ 低压组成部分
◆ 1只带转换开关的电压表
◆ 1只带转换开关的电流表
◆ 宽×高×深=696×1806×820mm
◆ 3只电流互感器
◆ 3只电压互感器
◆ 氧化锌避雷器
◆ 指示开关柜带电的容性电压指示器
◆ 低压组成部分
◆ 1只有功电度表
◆ 1只无功电度表

PT 模块 P

标准配置与特性
◆ 2只电压互感器
◆ 保护PT的熔断器
◆ 1只带转换开关的电压表
◆ 上进/出，3只(6只)400系列套管用于开关柜的外置母线连接
◆ 宽×高×深=696×1806×820mm
◆ 下部电缆进/出线
◆ 宽×高×深=696×1460×820mm
◆ 氧化锌避雷器
◆ 指示开关柜带电的容性电压指示器
◆ 24VDC充电器及蓄电池
◆ 隔离开关
