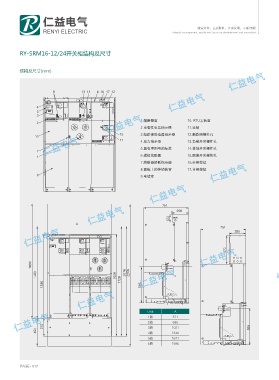

RY-SRM16-12/24开关柜结构及尺寸

结构及尺寸(mm)

1.熔断器室 10. RTU安装室

2.电容性电压指示器 11.连锁
3.短路接地故障指示器 12.断路器操作孔

4.压力指示器 13.负荷开关操作孔
5.具有序列号的标准 14.接地开关操作孔

6.模拟线路图 15.隔离开关操作孔

7.熔断器熔断指示器 16.分闸按钮
8.面板上的挂锁装置 17.合闸按钮

9.电缆室

#

Unit A
1路 371
2路 696
3路 1021
4路 1346
5路 1671
6路 1996
