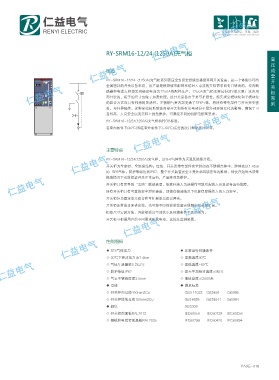

RY-SRM16-12/24­(1250A)充气柜
高
压
概述 成
套
RY-SRM16-12/24 (1250A)充气柜系列高压全封闭全绝缘紧凑型环网开关设备，是一个体型小巧的 开
金属密封的开关设备系统，该产品是根据城市配网系统对大电流的实际需求而专门研发的，柜内断 关
路器和电缆支柱都采用额定电流为1250A的配件生产，1250A充气柜主要是针对V单元更广泛应用 柜
而开发的，柜子的尺寸也做了加宽处理。该开关设备由于其可扩展性，能实现全模块化和半模块化 系
的组合方式而具有独特的灵活性。不锈钢气室内部充满了SF6气体，将所有带电部件与开关完全密 列
封，与外界隔绝。这种全密封系统使内部开关和所有带电部分不受外部环境变化的影响，确保了可
靠性高、人员安全以及实际上的免维护。可满足不同的供配电配置要求。
RY-SRM16-12/24(1250A)充气柜执行GB标准。
在室内条件下(40℃)和在室外条件下(-50℃)运行的设计寿命超过30年。

主要特点

RY-SRM16-12/24(1250A)充气柜，以SF6气体作为灭弧及绝缘介质。
开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以1.4bar
的 SF6气体，防护等级达到IP67，整个开关装置完全不受外部环境条件的影响，即使在短时水浸等
极端情况下也能保证开关正常运行，产品终身免维护。
开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。
所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
开关柜分为固定单元组合和可扩展单元组合两类。
开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。
柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
开关柜可根据用户的不同需求配置电动、远控及监测装置。

性能指标

◆ SF6气体压力 ◆ 正常运行环境条件
◇ 20℃下绝对压力为1.4bar ◇ 最高温度40℃
◇ 气体年泄漏率0.2‰/年 ◇ 最低温度-50℃
◇ 防护等级IP67 ◇ 最大平均相对温度≤95％
◇ 气室不锈钢厚度3.0mm ◇ 海拔高度≤2000米
◆ 母线 ◆ 满足标准
◇ 开关柜内母线400mm2Cu GB/T11022 GB3906 GBI985
◇ 开关柜接地母线150mm2Cu GB16926 GB38041 GBI984
◆ 颜色 GB3309
◇ 开关柜前面板RAL7012 IEC60056 IEC60129 IEC60256
◇ 侧板和电缆室前盖板RAL7035 IEC60298 IEC60420 IEC60694
