DFW-12
智能化高压户外电缆分支箱

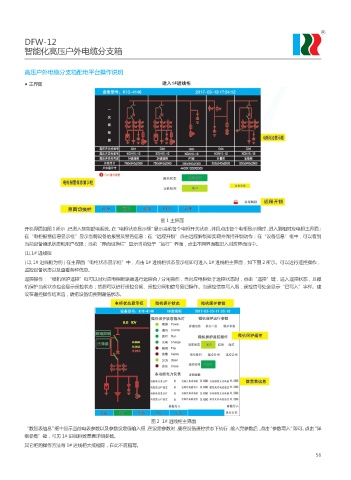

高压户外电缆分支箱配电平台操作说明
● 主界面
图 1 主界面
开机界面如图 1 所示，已进入智能配电系统。在“电柜状态显示框”显示当前各个电柜开关状态，并且点击各个电柜显示框时，进入到相对应电柜主界面；
在“电柜报警信息显示框”显示当前设备的报警及警告信息；在“远程开锁”点击远程解锁即实现并保持开锁动作；在“设备信息”框中，可以看到
当前设备通讯状态和用户权限；当前“界面切换栏”显示当前处于“运行”界面，点击不同界面框进入对应界面当中。
(1).1# 进线框
( 以 1# 进线框为例 ) 在主界面“电柜状态显示框”中，点击 1# 进线柜状态显示框即可进入 1# 进线柜主界面，如下图 2 所示。可以进行遥控操作，
监控设备状态以及查看各种信息。
遥控操作：“微机保护遥控”框可以对对应电柜断路器进行远程合 / 分闸操作，当对应电柜处于远控状态时，点击“遥控”键，进入遥控状态，且微
机保护当前状态也会显示遥控状态；然后可以进行遥控合闸、遥控分闸和信号复归操作。当遥控信息写入后，遥控信号处会显示“已写入”字样。建
议在遥控操作结束后，请把设备切换到遥信状态。
图 2 1# 进线柜主界面
“数显表信息”框中显示当前电表参数以及参数设定值输入框，在设定参数时，要在设备遥控状态下执行，输入完参数后，点击“参数写入”即可。点击“详
细参数”键，可见 1# 进线柜数显表详细参数。
其它柜的操作方法与 1# 进线柜大抵相同，在此不再描写。
