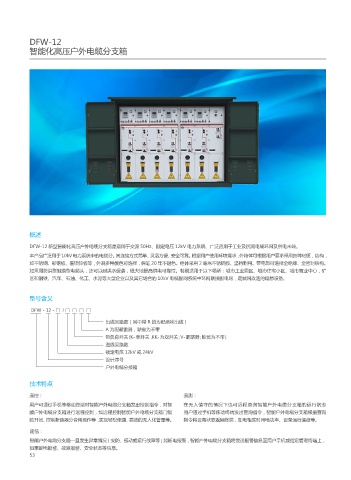

DFW-12
智能化高压户外电缆分支箱
概述
DFW-12 新型智能化高压户外电缆分支箱是适用于交流 50Hz、额定电压 12kV 电力系统、广泛应用于工业及民用电缆环网及供电末端。
本产品广泛用于 10kV 电力系统中的电缆分。其连接方式简单、灵活方便、安全可靠。根据用户使用环境需求，外箱体可根据用户要求采用各种材质 、结构，
如不锈钢、彩钢板、覆铝锌板等，外观多种颜色可选择，保证 20 年不退色。柜体采用 2 毫米不锈钢板、坚持耐用。带电部可选择全绝缘、全密封结构。
如采用防洪型触摸型电缆头，还可以耐洪水侵袭，极大地提高供电可靠性。特别适用于以下场所：城市工业园区、城市住宅小区、城市商业中心，矿
区和钢铁、汽车、石油、化工、水泥等大型企业以及其它场合的 10kV 电缆配网系统中环网联接配电网，是城网改造的理想设备。
型号含义
DFW - 12 - □ / □ □ □ □
出线回路数（其中带 R 的为配熔丝出线）
A 为配避雷器，缺省为不带
带负荷开关(K-单开关，KK-为双开关；V-断路器；缺省为不带)
进线回路数
额定电压 12kV 或 24kV
设计序号
户外电缆分接箱
技术特点
遥控： 遥测：
用户可通过手机等移动终端对智能户外电缆分支箱发出控制指令，对智 在无人值守的情况下也可远程查询智能户外电缆分支箱的运行状态
能户外电缆分支箱进行远程控制，如远程控制智能户外电缆分支箱门锁 用户通过手机等移动终端发出查询指令，智能户外电缆分支箱根据查询
的开闭、控制断路器分合闸操作等，实现轻松便捷、高效的无人化管理等。 指令将设备状态返回终端，如电柜实时用电功率、设备运行温度等。
遥信：
智能户外电缆分支箱一旦发生异常情况（安防、振动或运行故障等 ) 如断电报警，智能户外电缆分支箱将发送报警信息至用户手机或指定管理终端上，
如果断电报警、故障报警、安全状态等信息。
53
