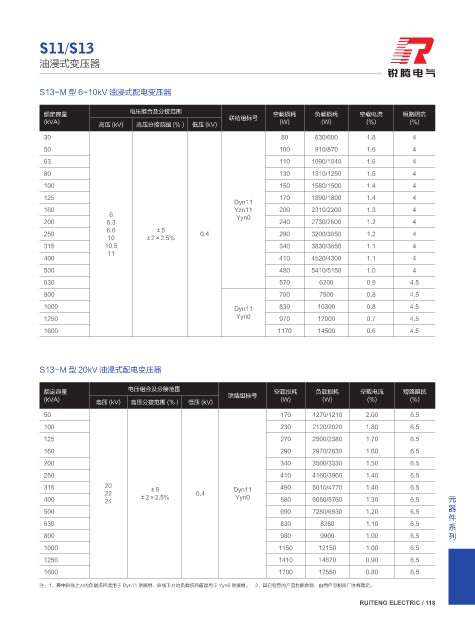

P. 125

S11/S13

           油浸式变压器



           S13-M 型 6~10kV 油浸式配电变压器

                                  电压组合及分接范围
            额定容量                                            联结组标号      空载损耗       负载损耗        空载电流       短路阻抗
            (kVA)          高压 (kV)  高压分接范围 (% )    低压 (kV)               (W)        (W)        (%)         (%)

            30                                                           80       630/600       1.8        4
            50                                                           100      910/870       1.6        4
            63                                                           110     1090/1040      1.6        4
            80                                                           130     1310/1250      1.5        4
            100                                                          150     1580/1500      1.4        4
            125                                                          170     1890/1800      1.4        4
                                                             Dyn11
            160                                              Yzn11       200     2310/2200      1.3        4
                             6                                Yyn0
            200              6.3                                         240     2730/2600      1.2        4
                             6.6         ±5
            250                                      0.4                 290     3200/3050      1.2        4
                             10        ±2×2.5%
            315             10.5                                         340     3830/3650      1.1        4
                             11
            400                                                          410     4520/4300      1.1        4
            500                                                          480     5410/5150      1.0        4
            630                                                          570       6200         0.9        4.5
            800                                                          700       7500         0.8        4.5
            1000                                             Dyn11       830       10300        0.8        4.5
            1250                                              Yyn0       970       12000        0.7        4.5
            1600                                                         1170      14500        0.6        4.5




           S13-M 型 20kV 油浸式配电变压器

                                  电压组合及分接范围
            额定容量                                            联结组标号       空载损耗      负载损耗        空载电流       短路阻抗
            (kVA)                                                        (W)        (W)         (%)        (%)
                          高压 (kV)  高压分接范围 (% )    低压 (kV)
            50                                                           170      1270/1210    2.00        6.5
            100                                                          230      2120/2020    1.80        6.5
            125                                                          270      2500/2380    1.70        6.5
            160                                                          290      2970/2830    1.60        6.5
            200                                                          340      3500/3330    1.50        6.5
            250                                                          410      4160/3960    1.40        6.5
            315             20          ±5                   Dyn11       490      5010/4770    1.40        6.5
                            22                      0.4                                                               元器件系列
            400             24       ±2×2.5%                  Yyn0       580      6050/5760    1.30        6.5
            500                                                          690      7280/6930    1.20        6.5
            630                                                          830        8280       1.10        6.5
            800                                                          980        9900       1.00        6.5
            1000                                                         1150      12150       1.00        6.5
            1250                                                         1410      14670       0.90        6.5
            1600                                                         1700      17550       0.80        6.5
           注:1、表中斜线上方的负载损耗适用于 Dyn11 联接组,斜线下方的负载损耗值适用于 Yyn0 联接组。    2、其它容量的产品性能参数,由用户与制造厂协商确定。
                                                                                              Ruiteng electRic / 118
