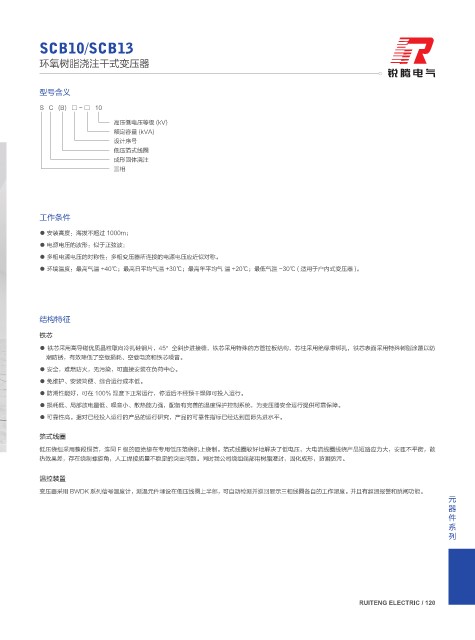

SCB10/SCB13

环氧树脂浇注干式变压器

型号含义

S C (B) □ - □ 10
高压侧电压等级 (kV)
额定容量 (kVA)
设计序号
低压箔式线圈
成形固体浇注
三相

工作条件

● 安装高度：海拔不超过 1000m；
● 电源电压的波形：似于正弦波；
● 多相电源电压的对称性：多相变压器所连接的电源电压应近似对称。
● 环境温度：最高气温 +40℃；最高日平均气温 +30℃；最高年平均气 温 +20℃；最低气温 -30℃ ( 适用于户内式变压器 )。

结构特征
铁芯

● 铁芯采用高导磁优质晶粒取向冷扎硅钢片，45°全斜步进接缝，铁芯采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，铁芯表面采用特殊树脂涂覆以防
潮防锈，有效降低了空载损耗、空载电流和铁芯噪音。
● 安全，难燃防火，无污染，可直接安装在负荷中心。
● 免维护、安装简便、综合运行成本低。
● 防潮性能好，可在 100% 湿度下正常运行，停运后不经预干燥即可投入运行。
● 损耗低、局部放电量低、噪音小、散热能力强，配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。
● 可靠性高。据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际先进水平。

箔式线圈
低压绕组采用整段铜箔，连同 F 级的匝绝缘在专用低压箔绕机上绕制。箔式线圈较好地解决了低电压，大电流线圈线绕产品短路应力大，安匝不平衡，散
热效果差，存在绕制螺旋角，人工焊接质量不稳定的突出问题。同时我公司绕组端部用树脂灌封，固化成形，防潮防污。

温控装置

变压器采用 BWDK 系列信号温度计，测温元件埋设在低压线圈上半部，可自动检测并巡回显示三相线圈各自的工作湿度。并且有超温报警和跳闸功能。 元器件系列
