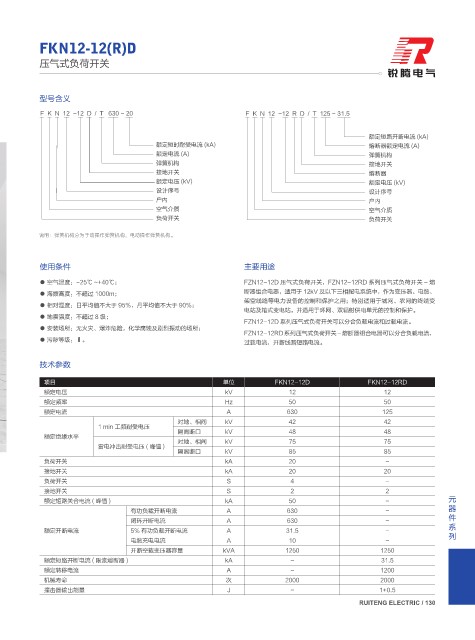

FKN12-12(R)D

压气式负荷开关

型号含义

F K N 12 -12 D / T 630 - 20 F K N 12 -12 R D / T 125 - 31.5

额定短路开断电流 (kA)
额定短时耐受电流 (kA) 熔断器额定电流 (A)
额定电流 (A) 弹簧机构
弹簧机构 接地开关
接地开关 熔断器
额定电压 (kV) 额定电压 (kV)
设计序号 设计序号
户内 户内
空气介质 空气介质
负荷开关 负荷开关
说明：弹簧机构分为手动操作弹簧机构，电动操作弹簧机构。

使用条件 主要用途

● 空气温度：-25℃ ~+40℃； FZN12-12D 压气式负荷开关，FZN12-12RD 系列压气式负荷开关 - 熔
● 海拨高度：不超过 1000m； 断器组合电器，适用于 12kV 及以下三相配电系统中，作为变压器、电缆、
架空线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变
● 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
● 地震强度：不超过 8 级；
FZN12-12D 系列压气式负荷开关可以分合负载电流和过载电流。
● 安装场所：无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
FZN12-12RD系列压气式负荷开关-熔断器组合电器可以分合负载电流，
● 污秽等级：Ⅱ。
过载电流，开断线路短路电流。
技术参数

项目 单位 FKN12-12D FKN12-12RD
额定电压 kV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
对地、相间 kV 42 42
1 min 工频耐受电压
隔离断口 kV 48 48
额定绝缘水平
对地、相间 kV 75 75
雷电冲击耐受电压 ( 峰值 )
隔离断口 kV 85 85
负荷开关 kA 20 -
接地开关 kA 20 20
负荷开关 S 4 -
接地开关 S 2 2 元器件系列
额定短路关合电流 ( 峰值 ) kA 50 -
有功负载开断电流 A 630 -
闭环开断电流 A 630 -
额定开断电流 5% 有功负载开断电流 A 31.5 -
电缆充电电流 A 10 -
开断空载变压器容量 kVA 1250 1250
额定短路开断电流 ( 限流熔断器 ) kA - 31.5
额定转移电流 A - 1200
机械寿命 次 2000 2000
撞击器输出能量 J - 1+0.5
