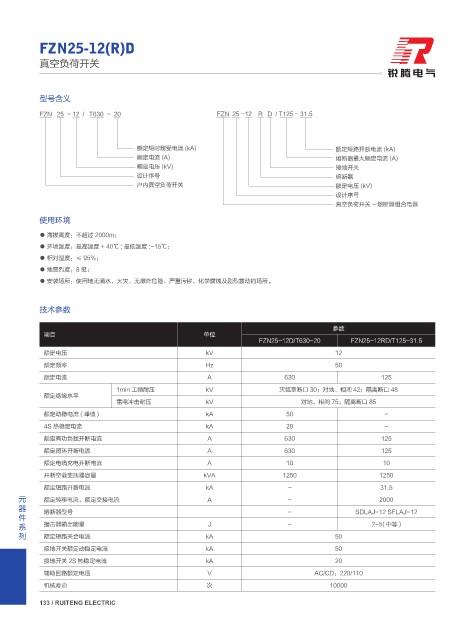

FZN25-12(R)D

真空负荷开关

型号含义

FZN 25 - 12 / T630 - 20 FZN 25 -12 R D / T125 - 31.5

额定短时耐受电流 (kA) 额定短路开断电流 (kA)
额定电流 (A) 熔断器最大额定电流 (A)
额定电压 (kV) 接地开关
设计序号 熔断器
户内真空负荷开关 额定电压 (kV)
设计序号
真空负荷开关 - 熔断器组合电器

使用环境
● 海拔高度：不超过 2000m；
● 环境温度：最高温度 + 40℃ ; 最低温度 :-15℃；
● 相对湿度：≤ 95%；
● 地震烈度：8 级；
● 安装场所：使用地无滴水、火灾、无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

技术参数

参数
项目 单位
FZN25-12D/T630-20 FZN25-12RD/T125-31.5
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630 125
1min 工频耐压 kV 灭弧室断口 30；对地、相间 42；隔离断口 48
额定绝缘水平
雷电冲击耐压 kV 对地、相间 75；隔离断口 85
额定动稳电流 ( 峰值 ) kA 50 -
4S 热稳定电流 kA 20 -
额定有功负载开断电流 A 630 125
额定闭环开断电流 A 630 125
额定电缆充电开断电流 A 10 10
开断空载变压器容量 kVA 1250 1250
额定短路开断电流 kA - 31.5
元器件系列
额定转移电流、额定交接电流 A - 2000
熔断器型号 - SDLAJ-12 SFLAJ-12
撞击器输出能量 J - 2-5( 中等 )
额定短路关合电流 kA 50
接地开关额定动稳定电流 kA 50
接地开关 2S 热稳定电流 kA 20
辅助回路额定电压 V AC/CD：220/110
机械寿命 次 10000
