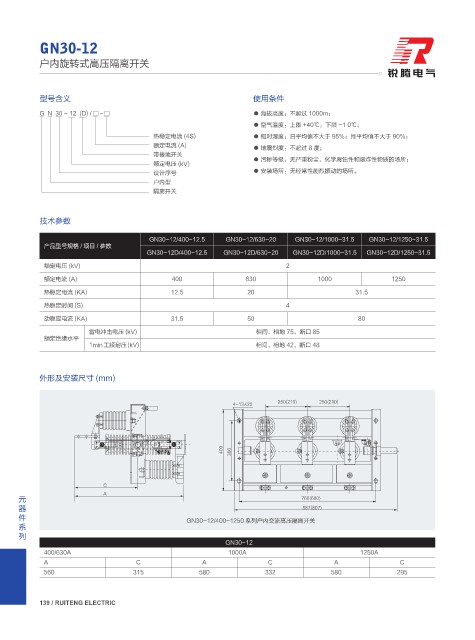

Page 146 - 锐腾电气科技有限公司

GN30-12

户内旋转式高压隔离开关

型号含义 使用条件

G N 30 - 12 (D) / □-□ ● 海拔高度：不超过 1000m；
● 空气温度：上限 +40℃；下限 -1 0℃；
热稳定电流 (4S) ● 相对湿度：日平均值不大于 95%；月平均值不大于 90%；
额定电流 (A) ● 地震烈度：不超过 8 度；
带接地开关
● 污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
额定电压 (kV)
设计序号 ● 安装场所：无经常性剧烈振动的场所。
户内型
隔离开关

技术参数

GN30-12/400-12.5 GN30-12/630-20 GN30-12/1000-31.5 GN30-12/1250-31.5
产品型号规格 / 项目 / 参数
GN30-12D/400-12.5 GN30-12D/630-20 GN30-12D/1000-31.5 GN30-12D/1250-31.5
额定电压 (kV) 2
额定电流 (A) 400 630 1000 1250
热稳定电流 (KA) 12.5 20 31.5

热稳定时间 (S) 4
动稳定电流 (KA) 31.5 50 80
雷电冲击电压 (kV) 相间、相地 75、断口 85
额定绝缘水平
1min工频耐压(kV) 相间、相地 42、断口 48

外形及安装尺寸 (mm)

9

$
元器件系列 "

GN30-12/400~1250 系列户内交流高压隔离开关

GN30-12
400/630A 1000A 1250A
A C A C A C
560 315 580 332 580 295

139 / Ruiteng electRic
