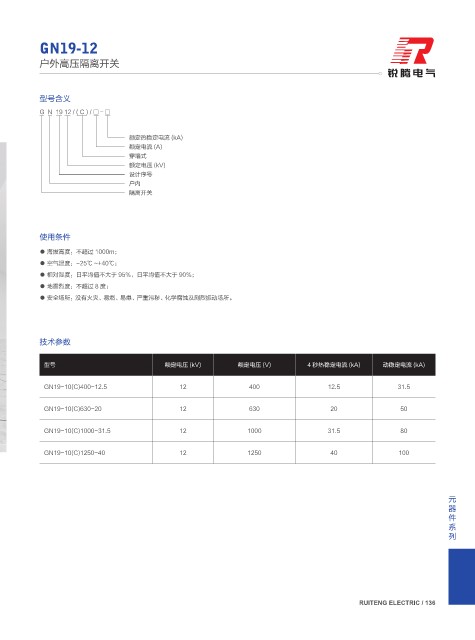

GN19-12

户外高压隔离开关

型号含义

G N 19 12 / ( C ) / □ - □

额定热稳定电流 (kA)
额定电流 (A)
穿墙式
额定电压 (kV)
设计序号
户内
隔离开关

使用条件
● 海拔高度：不超过 1000m；
● 空气温度：-25℃ ~+40℃；
● 相对湿度：日平均值不大于 95%，日平均值不大于 90%；
● 地震烈度：不超过 8 度；
● 安全场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。

技术参数

型号 额定电压 (kV) 额定电压 (V) 4 秒热稳定电流 (kA) 动稳定电流 (kA)

GN19-10(C)400-12.5 12 400 12.5 31.5

GN19-10(C)630-20 12 630 20 50

GN19-10(C)1000-31.5 12 1000 31.5 80

GN19-10(C)1250-40 12 1250 40 100
