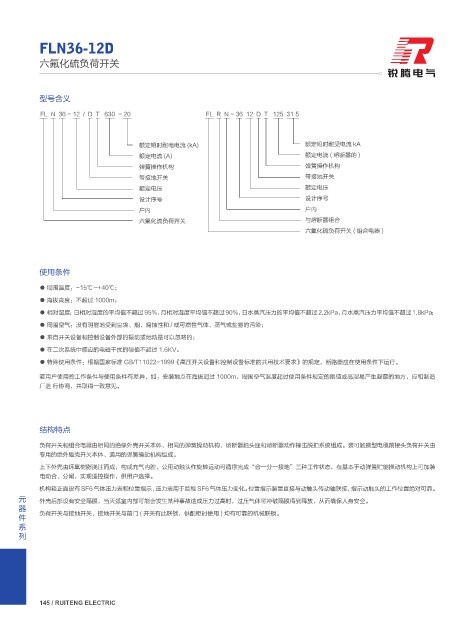

FLN36-12D
六氟化硫负荷开关
型号含义
FL N 36 - 12 / D T 630 - 20 FL R N - 36 12 D T 125 31.5
额定短时耐电电流 (kA) 额定短时耐受电流 kA
额定电流 (A) 额定电流 ( 熔断器的 )
弹簧操作机构 弹簧操作机构
带接地开关 带接地开关
额定电压 额定电压
设计序号 设计序号
户内 户内
六氟化流负荷开关 与熔断器组合
六氟化硫负荷开关 ( 组合电器 )
使用条件
● 周围温度：-15℃ ~+40℃；
● 海拔高度：不超过 1000m；
● 相对湿度：日相对湿度的平均值不超过 95%，月相对湿度平均值不超过 90%，日水蒸汽压力的平均值不超过 2.2kPa，月水蒸汽压力平均值不超过 1.8kPa；
● 周围空气：没有明显地受到尘埃、烟、腐蚀性和 / 或可燃性气体、蒸气或盐雾的污染；
● 来自开关设备和控制设备外部的振动或地动是可以忽略的；
● 在二次系统中感应的电磁干扰的幅值不超过 1.6KV。
● 特殊使用条件：根据国家标准 GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在使用条件下运行。
若用户使用的工作条件与使用条件有差异，如：安装地点在海拔超过 1000m、周围空气温度超过使用条件规定的限值或高湿易产生凝露的地方，应和制造
厂进 行协商，并取得一致意见。
结构特点
负荷开关和组合电器由相同的绝缘外壳开关本体、相同的弹簧操动机构、熔断器触头座和熔断器动作撞击脱扣系统组成。装可触摸型电缆前接头负荷开关由
专用的绝外躯壳开关本体、通用的弹簧操动机构组成。
上下外壳由环氧树脂浇注而成，构成充气内腔，公用动触头作旋转运动可循序完成“合一分一接地”三种工作状态，在基本手动弹簧贮能操动机构上可加装
电动合、分闸，实现遥控操作，供用户选择。
元器件系列 机构箱正面设有 SF6 气体压力表和位置指示，压力表用于监视 SF6 气体压力变化。位置指示装置直接与动触头传动轴联接，指示动触头的工作位置绝对可靠。
外壳后部设有安全隔膜，当灭弧室内部可能会发生某种事故造成压力过高时，过压气体可冲破隔膜得到释放，从而确保人身安全。
负荷开关与接地开关、接地开关与前门 ( 开关有此联锁，供配柜时使用 ) 均有可靠的机械联锁。
