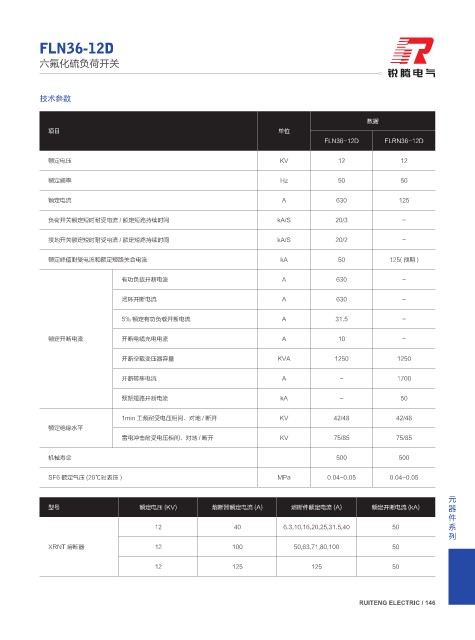

FLN36-12D

六氟化硫负荷开关

技术参数

数据
项目 单位
FLN36-12D FLRN36-12D

额定电压 KV 12 12

额定频率 Hz 50 50

额定电流 A 630 125

负荷开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/3 -

接地开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/2 -

额定峰值耐受电流和额定短路关合电流 kA 50 125( 预期 )

有功负载开断电流 A 630 -

闭环开断电流 A 630 -

5% 额定有功负载开断电流 A 31.5 -

额定开断电流 开断电缆充电电流 A 10 -

开断空载变压器容量 KVA 1250 1250

开断转移电流 A - 1700

预期短路开断电流 kA - 50

1min 工频耐受电压相间、对地 / 断开 KV 42/48 42/48
额定绝缘水平
雷电冲击耐受电压相间、对地 / 断开 KV 75/85 75/85

机械寿命 500 500

SF6 额定气压 (20℃时表压 ) MPa 0.04~0.05 0.04~0.05

元器件系列
型号 额定电压 (KV) 熔断器额定电流 (A) 熔断件额定电流 (A) 额定开断电流 (kA)

12 40 6.3,10,16,20,25,31.5,40 50

XRNT 熔断器 12 100 50,63,71,80,100 50

12 125 125 50
