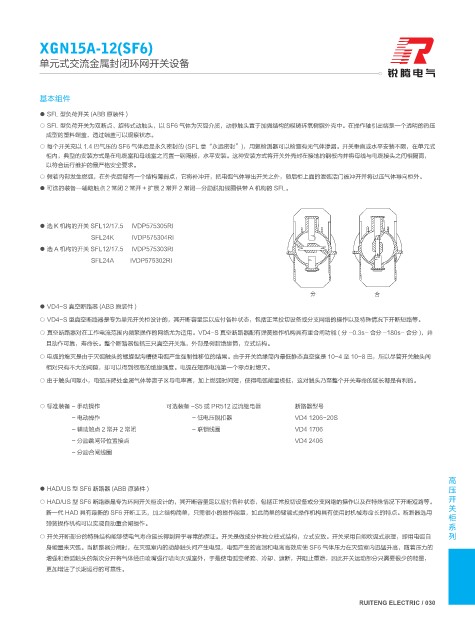

XGN15A-12(SF6)

单元式交流金属封闭环网开关设备

基本组件

● SFL 型负荷开关 (ABB 原装件 )
○ SFL 型负荷开关为双断点、旋转式动触头，以 SF6 气体为灭弧介质，动静触头置于加强结构的模铸环氧树脂外壳中。在操作轴引出端是一个透明的热压
成型的塑料端盖，透过端盖可以观察状态。
○ 每个开关充以 1.4 巴气压的 SF6 气体后是永久密封的 (SFL 意“永远密封”)，用氦检测器可以检查有无气体渗漏。开关垂直或水平安装不限，在单元式
柜内，典型的安装方式是在电缆室和母线室之间置一钢隔板，水平安装。这种安装方式将开关外壳封在接地的钢板内并将母线与电缆接头之间相隔离，
以符合运行维护的最严格安全要求。
○ 假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将补冲开，把电弧气体导出开关之外，随后柜上面的泄弧活门被冲开并将过压气体导向柜外。
● 可选的装备—辅助触点 2 常闭 2 常开 + 扩展 2 常开 2 常闭—分励脱扣线圈供带 A 机构的 SFL。

● 选 K 机构的开关 SFL12/17.5 IVDP575305RI
SFL24K IVDP575304RI
● 选 A 机构的开关 SFL12/17.5 IVDP575303RI
SFL24A IVDP575302RI

● VD4-S 真空断路器 (ABB 原装件 )
○ VD4-S 型真空断路器是专为单元开关柜设计的，其开断容量足以应付各种状态，包括正常投切设备或分支网络的操作以及特殊情况下开断短路等。
○ 真空断路器对在工作电流范围内频繁操作的网络尤为适用。VD4-S 真空断路器配有弹簧操作机构具有重合闸功能 ( 分 -0.3s- 合分 -180s- 合分 )，并
且动作可靠，寿命长。整个断路器包括三只真空开关泡，外部是树脂绝缘筒，立式结构。
○ 电弧的熄灭是由于灭弧触头的螺旋型沟槽使电弧产生强制性移位的结果。由于开关绝缘筒内最低静态真空度是 10-4 至 10-8 巴，所以尽管开关触头间
相对只有不大的间隙，却可以得到很高的绝缘强度。电弧在短路电流第一个零点时熄灭。
○ 由于触头间隙小，电弧压降处金属气体等离子区导电率高，加上燃弧时间短，使得电弧能量极低，这对触头乃至整个开关寿命的延长都是有利的。

○ 标准装备 - 手动操作 可选装备 -S5 或 PR512 过流继电器 断路器型号
- 电动操作 - 低电压脱扣器 VD4 1206-20S
- 辅助触点 2 常开 2 常闭 - 联锁线圈 VD4 1706
- 分励跳闸带位置接点 VD4 2406
- 分励合闸线圈

高压开关柜系列
● HAD/US 型 SF6 断路器 (ABB 原装件 )
○ HAD/US 型 SF6 断路器是专为环网开关柜设计的，其开断容量足以应付各种状态，包括正常投切设备或分支网络的操作以及在特殊情况下开断短路等。
新一代 HAD 具有最新的 SF6 开断工艺，加之结构简单，只需很小的操作能量，如此简单的储能式操作机构具有使用时机械寿命长的特点。断路器选用
弹簧操作机构可以实现自动重合闸操作。
○ 开关开断部分的特殊结构能够使电气寿命延长得到异乎寻常的保证。开关是做成分体独立柱式结构，立式安放。开关采用自能吹弧式原理，即用电弧自
身能量来灭弧。当断路器分闸时，在灭弧室内的动静触头问产生电弧，电弧产生的高温和电离高效应使 SF6 气体压力在灭弧室内迅猛升高，随着压力的
增强和燃弧触头的渐次分开将气体经由喷嘴强行喷向灭弧室外，于是使电弧变稀疏、冷却、遮断，并阻止重燃，因此开关运动部分只需要很少的能量，
更加增进了长期运行的可靠性。
