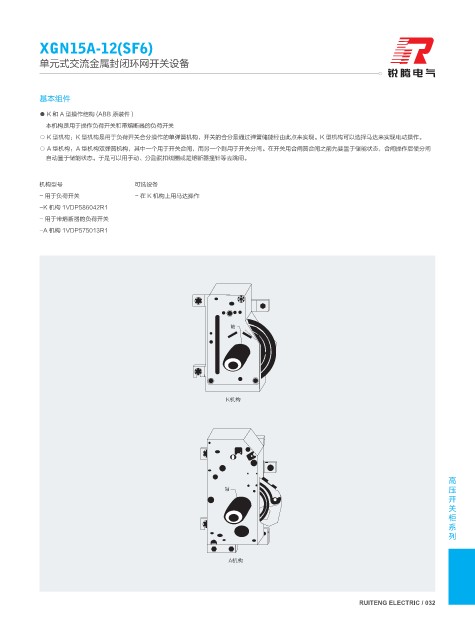

XGN15A-12(SF6)

单元式交流金属封闭环网开关设备

基本组件

● K 和 A 型操作结构 (ABB 原装件 )
本机构是用于操作负荷开关和带熔断器的负荷开关
○ K 型机构：K 型机构是用于负荷开关合分操作的单弹簧机构，开关的合分是通过弹簧储能经由此点来实现。K 型机构可以选择马达来实现电动操作。
○ A 型机构：A 型机构双弹簧机构，其中一个用于开关合闸，而另一个则用于开关分闸。在开关用合闸簧合闸之前先要置于储能状态，合闸操作后使分闸
自动置于储能状态。于是可以用手动、分励脱扣线圈或是熔断器撞针等去跳闸。

机构型号 可选设备
- 用于负荷开关 - 在 K 机构上用马达操作
-K 机构 1VDP586042R1
- 用于带熔断器的负荷开关
-A 机构 1VDP575013R1

ᣈ

,఺ౝ

高压开关柜系列
ᣈ

"఺ౝ

Ruiteng electRic / 032
