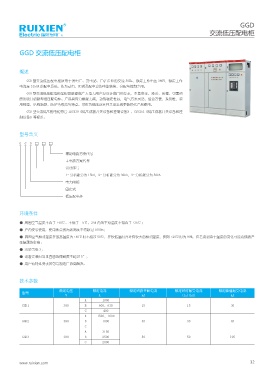

P. 39
GGD
交流低压配电柜
GGD 交流低压配电柜
概述
GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流 50Hz，额定工作电压 380V，额定工作
电流至 3150A 的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。
GGD 型交流低压配电柜是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的
原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实
用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
GGD 型交流低压配电柜符合 IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备和控
制设备》等标准。
型号含义
G G D □ □ □
辅助电路方案代号
主电路方案代号
设计序号
1- 分析能分为 15kA，2- 分析能分为 30kA，3- 分析能分为 50kA
电力用柜
固定式
低压配电柜
环境条件
● 周围空气温度不高于 +40℃、不低于―5℃，24h 内的平均温度不得高于 +35℃；
● 户内安装使用，使用地点的海拔高度不得超过 1000m；
● 周围空气相对湿度在最高温度为 +40℃时不超过 50℃，在较低温时允许有较大的相对湿度，例如 +20℃时为 90%，应考虑到由于温度的变化可能会偶然产
生凝露的影响；
● 污染等级 3；
● 设备安装时与垂直面的倾斜度不超过 5°；
● 用户有特殊要求时可与制造厂协商解决。
技术参数
额定电压 额定电流 额定短路开断电流 额定短时耐受电流 额定峰值耐受电流
型号
V A kA (1s)(kA) kA
A 1000
GGD1 380 B 600、630 15 15 30
C 400
A 1500、1600
GGD2 380 B 1000 30 30 63
C
A 3150
GGD3 380 B 2500 50 50 105
C 2000
