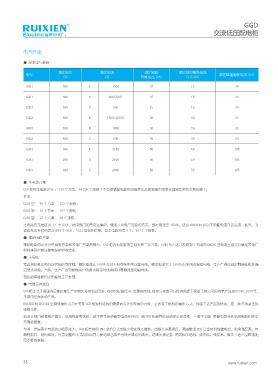

GGD
交流低压配电柜

电气性能
● 基本电气参数

额定电压 额定电流 额定短路 额定短时耐受电流
型号 额定峰值耐受电流 (kA)
(V) (A) 开断电流 (kA) (1s)(kA)
GGD1 380 A 1000 15 15 30

GGD1 380 B 600(630) 15 15 30

GGD1 380 C 400 15 15 30

GGD2 380 A 1500(1600) 30 30 63
GGD2 380 B 1000 30 30 63

GGD2 380 C 600 30 30 63

GGD3 380 A 3150 50 50 105

GGD3 380 B 2500 50 50 105

GGD3 380 C 2000 50 50 105

● 主电路方案
GGD 柜的主电路设计了 129 个方案，共 298 个规格 ( 不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格 )；
其中：
GGD1 型 49 个方案 123 个规格；
GGD2 型 53 个方案 107 个规格；
GGD3 型 27 个方案 68 个规格；
主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流至 3150A，适合 2000kVA 及以下的配电变压器选用。此外，为
适应无功补偿的需要设计了 GGJ1、GGJ2 电容补偿柜，其主电路方案 4 个，共 12 个规格。
● 辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分，GGD 柜内有足够的空间安装二次元件，同时 NLS 还开发研制了专用的 LMZ3D 型电流互感器以满足发电厂
和特殊用户附设继电保护时的需要。
● 主母线
考虑到价格比和以铝代铜的可行性，额定电流在 1500A 及以下时可采用单铝排母线，额定电流大于 1500A 时采用双铜排母线，生产厂按此规定制造样机并通
过型式试验，当然，生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。
母线的搭接面均采用搪锡工艺处理。
● 电器元件选择
GGD柜主要采用国内已能批量生产的较先进的电器元件，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10D、DZ20等，
不选用已淘汰的产品。
HD13BX 和 HS13BX 型旋转操作式刀开关是 GGD 柜独特结构的需要而设计的专用的元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的
电器元件。
如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因 GGD 柜具有良好的安装灵活性，一般不会因 更新电器元件造成制造和安装
方面的困难。
为进一步提高主电路的动稳定能力，GGD 柜专用的 ZMJ 型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型 PPO 合金材料热塑成型，绝缘强度高、自
熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套 筒式模压结构，成本低、强度高，解决了老产品爬电距
离不够的缺陷。
