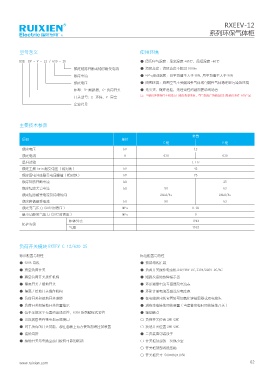

RXEEV-12
系列环保气体柜

型号含义 使用环境
RXE EV - V - 12 / 630 - 25 ● 周围空气温度：最高温度 +45℃，最低温度 -40℃
额定短路开断或短时耐受电流 ● 海拔高度：海拔高度不超过 1000m
额定电流 ● 空气相对温度：日平均值不大于 95%, 月平均值不大于 90%
额定电压 ● 周围环境：周围空气不受腐蚀性气体或可燃性气体等明显污染的环境
柜型：V- 断路器、C- 负荷开关 ● 无火灾、爆炸危险，无经常性的剧烈震动的场合
注：当使用环境条件不同或有其他特殊要求时，可与制造厂协商提供特殊使用条件下的产品
开关型号：E- 环保、V- 真空
企业代号

主要技术参数

参数
项目 单位
C柜 V柜
额定电压 kV 12
额定电流 A 630 630
温升试验 1.1Ir
额定工频 1min 耐受电压 ( 相对地 ) kV 42
额定雷电冲击耐受电压峰值 ( 相对地 ) kV 75
额定短路开断电流 kA 25
额定短路关合电流 kA 50 63
额定短路耐受电流及持续时间 25kA/4s 25kA/4s
额定峰值耐受电流 kA 50 63
额定充气压力 (20℃时表压 ) MPa 0.02
最小功能充气压力 (20℃时表压 ) MPa 0
柜体外壳 IP4X
防护等级
气箱 IP67

负荷开关模块 RXEEV-C-12/630-25

标准配置与特性 标准配置与特性
● 630A 母线 ● 预留母线扩展
● 真空负荷开关 ● 负荷开关操作电动机 24V/48V DC,110V/220V DC/AC
● 真空负荷开关操作机构 ● 短路及接地故障指示器
● 隔离开关 / 接地开关 ● 环形测量电流互感器及电流表
● 隔离 / 接地开关操作机构 ● 环形计量电流互感器及电度表
● 负荷开关和接地开关联锁 ● 在电缆进出线套管处可加氧化锌避雷器或双电缆头
● 负荷开关和接地开关位置指示 ● 进线带电接地闭锁装置 ( 当套管带电时闭锁接地开关 )
● 位于全部水平布置的出线套管，630A 系列螺栓式套管 ● 辅助触点
● 出线套管具有带电指示器接口 ○ 负荷开关位置 2N0+2NC
● 对于所有的开关功能，都在面板上有方便的加装挂锁装置 ○ 接地开关位置 2N0+2NC
● 接地母排 ● 二次装置可装设于
● 接地开关与电缆室前门板有可靠的联锁 ○ 开关柜顶部的二次线小室
○ 开关柜顶部的低压箱
○ 开关柜尺寸 500*882*1950
www.ruixien.com 02
