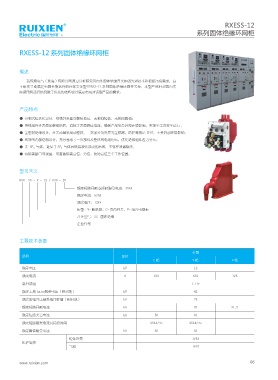

P. 13
RXESS-12
系列固体绝缘环网柜
RXESS-12 系列固体绝缘环网柜
概述
瑞熙恩电气 ( 珠海 ) 有限公司通过分析研究国内外固体绝缘开关柜的先进技术和根据市场需求，自
主研发了能满足电网长期运行的环保安全型 RXESS-12 系列固体绝缘环网开关柜，本型产品针对国内实
际使用和运行情况做了优化的结构设计满足市场对该型产品的需求。
产品特点
● 分相式模块化设计，绝缘外表面涂敷接地层，无相间短路，无相间燃弧；
● 绝缘组件外表面涂敷接地层，消除了表面感应电压，确保产品免受外部环境影响，实现全工况安全运行；
● 全密封绝缘设计，开关动端采用动密封，一次部分与外界完全隔离，防护等级达 IP67，不受外部环境影响；
● 独特的内部结构设计，充分考虑了一次部件及整体的电场均布，优化绝缘组件应力分布；
● 无 SF 6 气体，避免了 SF 6 气体因低温液化造成的危害，不存在泄漏隐患；
● 有隔离断口可视窗，可查看隔离合位、分位、接地合位三个工作位置。
型号含义
RXE SS - V - 12 / 630 - 25
额定短路开断或短时耐受电流：25kA
额定电流：630A
额定电压：12kV
柜型：V- 断路器、C- 负荷开关、F- 组合电器柜
开关型号：SS- 固体绝缘
企业代号
主要技术参数
参数
项目 单位
C柜 V柜 F柜
额定电压 kV 12
额定电流 A 630 630 125
温升试验 1.1Ir
额定工频 1min 耐受电压 ( 相对地 ) kV 42
额定雷电冲击耐受电压峰值 ( 相对地 ) kV 75
额定短路开断电流 kA 25 31.5
额定短路关合电流 kA 50 63
额定短路耐受电流及持续时间 25kA/4s 25kA/4s
额定峰值耐受电流 kA 50 63
柜体外壳 IP4X
防护等级
气箱 IP67
www.ruixien.com 06
