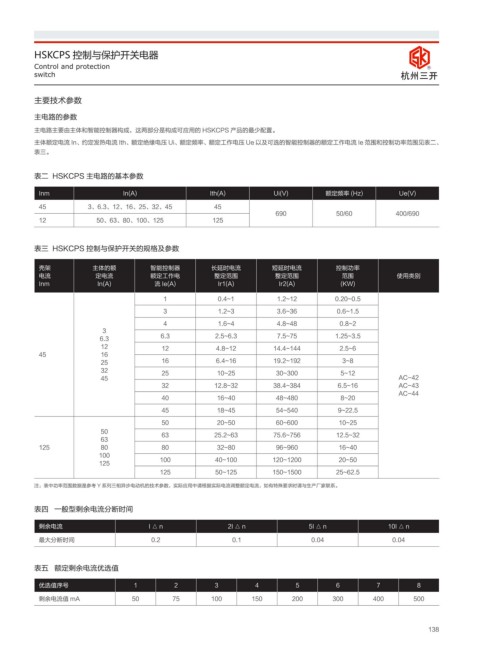

HSKCPS 控制与保护开关电器
Control and protection R
switch ݳᇜ೘ष

主要技术参数

主电路的参数
主电路主要由主体和智能控制器构成，这两部分是构成可应用的 HSKCPS 产品的最少配置。
主体额定电流 In、约定发热电流 Ith、额定绝缘电压 Ui、额定频率、额定工作电压 Ue 以及可选的智能控制器的额定工作电流 Ie 范围和控制功率范围见表二、
表三。

表二 HSKCPS 主电路的基本参数

Inm In(A) Ith(A) Ui(V) 额定频率 (Hz) Ue(V)
45 3、6.3、12、16、25、32、45 45
690 50/60 400/690
12 50、63、80、100、125 125

表三 HSKCPS 控制与保护开关的规格及参数

壳架 主体的额 智能控制器 长延时电流 短延时电流 控制功率
电流 定电流 额定工作电 整定范围 整定范围 范围 使用类别
Inm In(A) 流 Ie(A) Ir1(A) Ir2(A) (KW)
1 0.4~1 1.2~12 0.20~0.5
3 1.2~3 3.6~36 0.6~1.5
4 1.6~4 4.8~48 0.8~2
3
6.3 6.3 2.5~6.3 7.5~75 1.25~3.5
12 12 4.8~12 14.4~144 2.5~6
45 16
25 16 6.4~16 19.2~192 3~8
32 25 10~25 30~300 5~12
45 AC-42
32 12.8~32 38.4~384 6.5~16 AC-43
AC-44
40 16~40 48~480 8~20
45 18~45 54~540 9~22.5
50 20~50 60~600 10~25
50 63 25.2~63 75.6~756 12.5~32
63
125 80 80 32~80 96~960 16~40
100
125 100 40~100 120~1200 20~50
125 50~125 150~1500 25~62.5
注：表中功率范围数据是参考 Y 系列三相异步电动机的技术参数，实际应用中请根据实际电流调整额定电流，如有特殊要求时请与生产厂家联系。

表四 一般型剩余电流分断时间

剩余电流 I△n 2I△n 5I△n 10I △ n
最大分断时间 0.2 0.1 0.04 0.04

表五 额定剩余电流优选值

优选值序号 1 2 3 4 5 6 7 8
剩余电流值 mA 50 75 100 150 200 300 400 500

138
