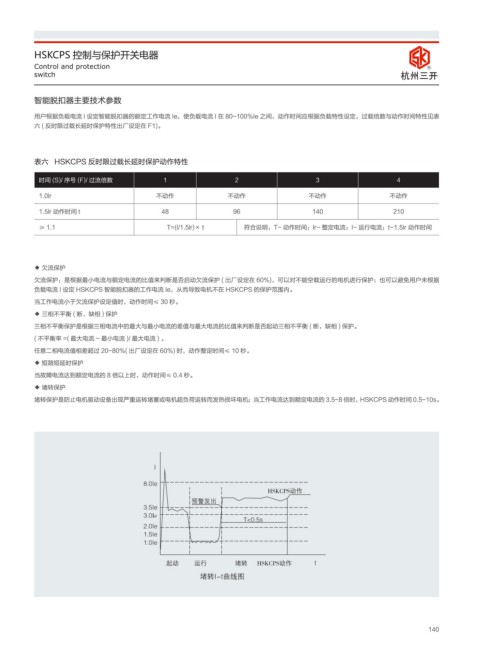

HSKCPS 控制与保护开关电器
Control and protection R
switch ݳᇜ೘ष

智能脱扣器主要技术参数

用户根据负载电流 I 设定智能脱扣器的额定工作电流 Ie，使负载电流 I 在 80~100%Ie 之间，动作时间应根据负载特性设定，过载倍数与动作时间特性见表
六 ( 反时限过载长延时保护特性出厂设定在 F1)。

表六 HSKCPS 反时限过载长延时保护动作特性

时间 (S)/ 序号 (F)/ 过流倍数 1 2 3 4
1.0lr 不动作 不动作 不动作 不动作

1.5lr 动作时间 t 48 96 140 210
≥ 1.1 T=(l/1.5lr)× t 符合说明：T- 动作时间；lr- 整定电流；l- 运行电流；t-1.5lr 动作时间

◆ 欠流保护
欠流保护：是根据最小电流与额定电流的比值来判断是否启动欠流保护 ( 出厂设定在 60%)，可以对不能空载运行的电机进行保护；也可以避免用户未根据
负载电流 I 设定 HSKCPS 智能脱扣器的工作电流 Ie，从而导致电机不在 HSKCPS 的保护范围内。
当工作电流小于欠流保护设定值时，动作时间≤ 30 秒。
◆ 三相不平衡 ( 断、缺相 ) 保护
三相不平衡保护是根据三相电流中的最大与最小电流的差值与最大电流的比值来判断是否起动三相不平衡 ( 断，缺相 ) 保护。
( 不平衡率 =( 最大电流 - 最小电流 )/ 最大电流 ) 。
任意二相电流值相差超过 20~80%( 出厂设定在 60%) 时，动作整定时间≤ 10 秒。
◆ 短路短延时保护
当故障电流达到额定电流的 8 倍以上时，动作时间≤ 0.4 秒。
◆ 堵转保护
堵转保护是防止电机驱动设备出现严重运转堵塞或电机超负荷运转而发热损坏电机；当工作电流达到额定电流的 3.5~8 倍时，HSKCPS 动作时间 0.5~10s。

I

8.0Ie
HSKCPS动作
预警发出
3.5Ie
3.0Ie
T<0.5s
2.0Ie
1.5Ie
1.0Ie

起动 运行 堵转 HSKCPS动作 t
堵转I-t曲线图
