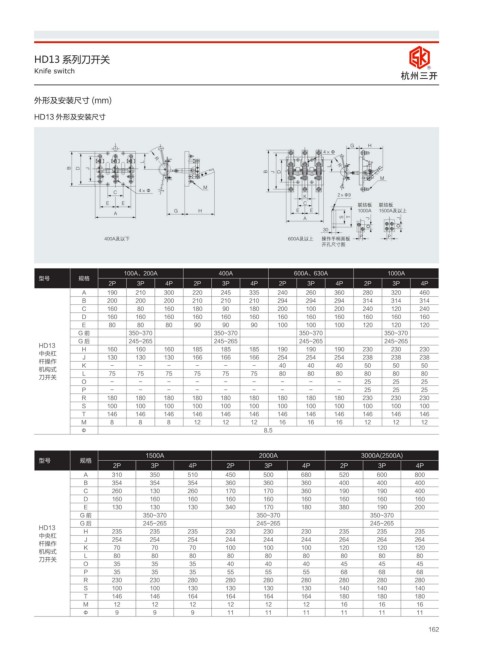

HD13 系列刀开关
Knife switch R
ݳᇜ೘ष

外形及安装尺寸 (mm)

HD13 外形及安装尺寸

( )
fŸ
3
-
- 3
# % +
# + %
.
.
$ fŸ
, fŸ
& & $ 㖀㏿Ძ 㖀㏿Ძ
( ) & & " "ࣶБ̶
"
" 4 5 + +

1 1
"ࣶБ̷ "ࣶБ̶ ᧹҈᝷ᳰ䲎Ძ
ᐬႀᅦᄤప
100A、200A 400A 600A、630A 1000A
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P
A 190 210 300 220 245 335 240 260 360 280 320 460
B 200 200 200 210 210 210 294 294 294 314 314 314
C 160 80 160 180 90 180 200 100 200 240 120 240
D 160 160 160 160 160 160 160 160 160 160 160 160
E 80 80 80 90 90 90 100 100 100 120 120 120
G前 350~370 350~370 350~370 350~370
G后 245-265 245~265 245~265 245~265
HD13 H 160 160 160 185 185 185 190 190 190 230 230 230
中央杠 J 130 130 130 166 166 166 254 254 254 238 238 238
杆操作 K - - - - - - 40 40 40 50 50 50
机构式 L 75 75 75 75 75 75 80 80 80 80 80 80
刀开关
O - - - - - - - - - 25 25 25
P - - - - - - - - - 25 25 25
R 180 180 180 180 180 180 180 180 180 230 230 230
S 100 100 100 100 100 100 100 100 100 100 100 100
T 146 146 146 146 146 146 146 146 146 146 146 146
M 8 8 8 12 12 12 16 16 16 12 12 12
Φ 8.5

1500A 2000A 3000A(2500A)
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P
A 310 350 510 450 500 680 520 600 800
B 354 354 354 360 360 360 400 400 400
C 260 130 260 170 170 360 190 190 400
D 160 160 160 160 160 160 160 160 160
E 130 130 130 340 170 180 380 190 200
G前 350~370 350~370 350~370
G后 245-265 245-265 245-265
HD13 H 235 235 235 230 230 230 235 235 235
中央杠 J 254 254 254 244 244 244 264 264 264
杆操作 K 70 70 70 100 100 100 120 120 120
机构式
刀开关 L 80 80 80 80 80 80 80 80 80
O 35 35 35 40 40 40 45 45 45
P 35 35 35 55 55 55 68 68 68
R 230 230 280 280 280 280 280 280 280
S 100 100 130 130 130 130 140 140 140
T 146 146 164 164 164 164 180 180 180
M 12 12 12 12 12 12 16 16 16
Φ 9 9 9 11 11 11 11 11 11
