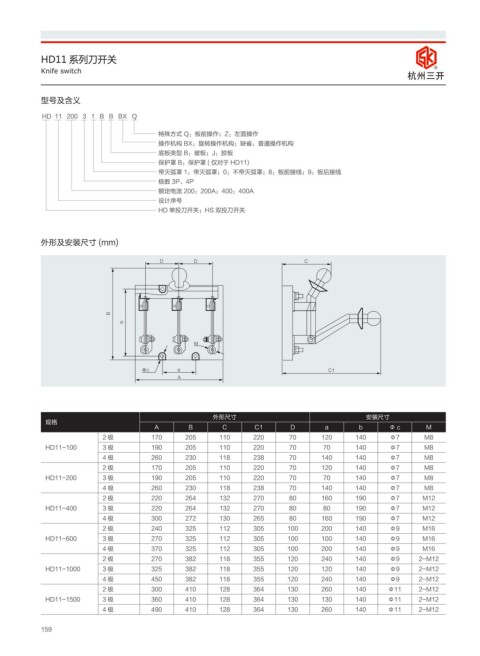

Page 166 - 杭州三开电气有限公司

HD11 系列刀开关
Knife switch R
ݳᇜ೘ष

型号及含义

HD 11 200 3 1 B B BX Q
特殊方式 Q：板前操作；Z：左面操作
操作机构 BX：旋转操作机构；缺省：普通操作机构
底板类型 B：玻板；J：胶板
保护罩 B：保护罩 ( 仅对于 HD11)
带灭弧罩 1：带灭弧罩；0：不带灭弧罩；8：板前接线；9：板后接线
极数 3P、4P
额定电流 200：200A；400：400A
设计序号
HD 单投刀开关；HS 双投刀开关

外形及安装尺寸 (mm)

% % $

#
C

.

œD B $
"

外形尺寸 安装尺寸
规格
A B C C1 D a b Φ c M
2极 170 205 110 220 70 120 140 Φ7 M8
HD11-100 3极 190 205 110 220 70 70 140 Φ7 M8
4极 260 230 118 238 70 140 140 Φ7 M8
2极 170 205 110 220 70 120 140 Φ7 M8
HD11-200 3极 190 205 110 220 70 70 140 Φ7 M8
4极 260 230 118 238 70 140 140 Φ7 M8
2极 220 264 132 270 80 160 190 Φ7 M12
HD11-400 3极 220 264 132 270 80 80 190 Φ7 M12
4极 300 272 130 265 80 160 190 Φ7 M12
2极 240 325 112 305 100 200 140 Φ9 M16
HD11-600 3极 270 325 112 305 100 100 140 Φ9 M16
4极 370 325 112 305 100 200 140 Φ9 M16
2极 270 382 118 355 120 240 140 Φ9 2-M12
HD11-1000 3极 325 382 118 355 120 120 140 Φ9 2-M12
4极 450 382 118 355 120 240 140 Φ9 2-M12
2极 300 410 128 364 130 260 140 Φ11 2-M12
HD11-1500 3极 360 410 128 364 130 130 140 Φ11 2-M12
4极 490 410 128 364 130 260 140 Φ11 2-M12

159
