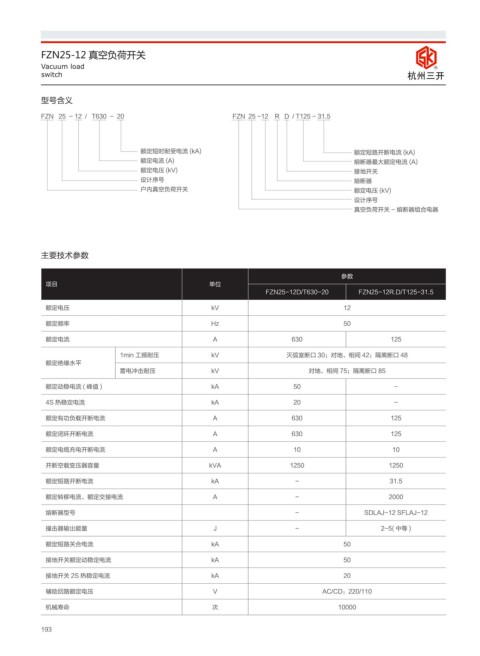

FZN25-12 真空负荷开关
Vacuum load R
switch ݳᇜ೘ष

型号含义

FZN 25 - 12 / T630 - 20 FZN 25 -12 R D / T125 - 31.5

额定短时耐受电流 (kA) 额定短路开断电流 (kA)
额定电流 (A) 熔断器最大额定电流 (A)
额定电压 (kV) 接地开关
设计序号 熔断器
户内真空负荷开关 额定电压 (kV)
设计序号
真空负荷开关 - 熔断器组合电器

主要技术参数

参数
项目 单位
FZN25-12D/T630-20 FZN25-12R.D/T125-31.5

额定电压 kV 12
额定频率 Hz 50

额定电流 A 630 125
1min 工频耐压 kV 灭弧室断口 30；对地、相间 42；隔离断口 48
额定绝缘水平
雷电冲击耐压 kV 对地、相间 75；隔离断口 85
额定动稳电流 ( 峰值 ) kA 50 -

4S 热稳定电流 kA 20 -
额定有功负载开断电流 A 630 125

额定闭环开断电流 A 630 125
额定电缆充电开断电流 A 10 10

开断空载变压器容量 kVA 1250 1250
额定短路开断电流 kA - 31.5

额定转移电流、额定交接电流 A - 2000
熔断器型号 - SDLAJ-12 SFLAJ-12

撞击器输出能量 J - 2-5( 中等 )
额定短路关合电流 kA 50

接地开关额定动稳定电流 kA 50
接地开关 2S 热稳定电流 kA 20
辅助回路额定电压 V AC/CD：220/110

机械寿命 次 10000

193
