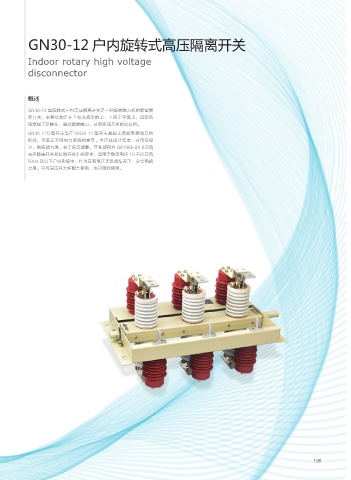

GN30-12 户内旋转式高压隔离开关

Indoor rotary high voltage
disconnector

概述

GN30-12 型旋转式户内高压隔离开关是一种旋转触刀式的新型隔
离开关，主要结构是在三相共底架的上、下两个平面上，固定两
组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D 型开关是在 GN30-12 型开关基础上增加带接地刀的
形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间
小、绝缘能力强、易于安装调整，其性能符合 GB1985-89《交流
高压隔离开关和接地开关》的要求，适用于额定电压 10 千伏交流
50Hz 及以下户内系统中，作为在有电压无负载情况下，分合电路
之用。可与高压开关柜配套使用，也可单独使用。

196
