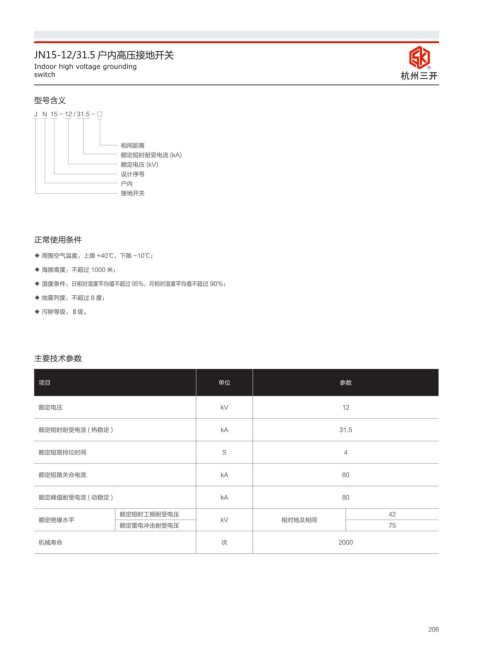

JN15-12/31.5 户内高压接地开关
Indoor high voltage grounding R
switch ݳᇜ೘ष

型号含义
J N 15 - 12 / 31.5 - □

相间距离
额定短时耐受电流 (kA)
额定电压 (kV)
设计序号
户内
接地开关

正常使用条件

◆ 周围空气温度：上限 +40℃，下限 -10℃；
◆ 海拨高度：不超过 1000 米；
◆ 湿度条件：日相对湿度平均值不超过 95％，月相对湿度平均值不超过 90％；
◆ 地震列度：不超过 8 度；
◆ 污秽等级：Ⅱ级。

主要技术参数

项目 单位 参数

额定电压 kV 12

额定短时耐受电流 ( 热稳定 ) kA 31.5

额定短路持垃时间 S 4

额定短路关合电流 kA 80

额定峰值耐受电流 ( 动稳定 ) kA 80
额定短时工频耐受电压 42
额定绝缘水平 kV 相对地及相间
额定雷电冲击耐受电压 75

机械寿命 次 2000
