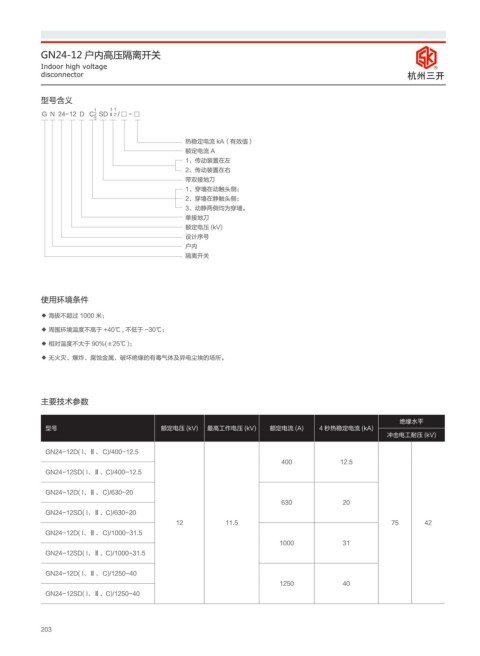

GN24-12 户内高压隔离开关
Indoor high voltage R
disconnector ݳᇜ೘ष

型号含义
1 Ⅰ 1
G N 24-12 D C SD / □ - □
2
2
Ⅱ
3
热稳定电流 kA（有效值）
额定电流 A
1、传动装置在左
2、传动装置在右
带双接地刀
1、穿墙在动触头侧；
2、穿墙在静触头侧；
3、动静两侧均为穿墙。
单接地刀
额定电压 (kV)
设计序号
户内
隔离开关

使用环境条件

◆ 海拔不超过 1000 米；
◆ 周围环境温度不高于 +40℃ , 不低于 -30℃；

◆ 相对温度不大于 90%(±25℃ )；
◆ 无火灾、爆炸、腐蚀金属，破坏绝缘的有毒气体及异电尘埃的场所。

主要技术参数

绝缘水平
型号 额定电压 (kV) 最高工作电压 (kV) 额定电流 (A) 4 秒热稳定电流 (kA)
冲击电工耐压 (kV)
GN24-12D( I、Ⅱ、 C)/400-12.5
400 12.5
GN24-12SD( I、Ⅱ、C)/400-12.5

GN24-12D( I、Ⅱ、 C)/630-20
630 20
GN24-12SD( I、Ⅱ、C)/630-20
12 11.5 75 42
GN24-12D( I、Ⅱ、 C)/1000-31.5
1000 31
GN24-12SD( I、Ⅱ、C)/1000-31.5

GN24-12D( I、Ⅱ、 C)/1250-40
1250 40
GN24-12SD( I、Ⅱ、C)/1250-40

203
