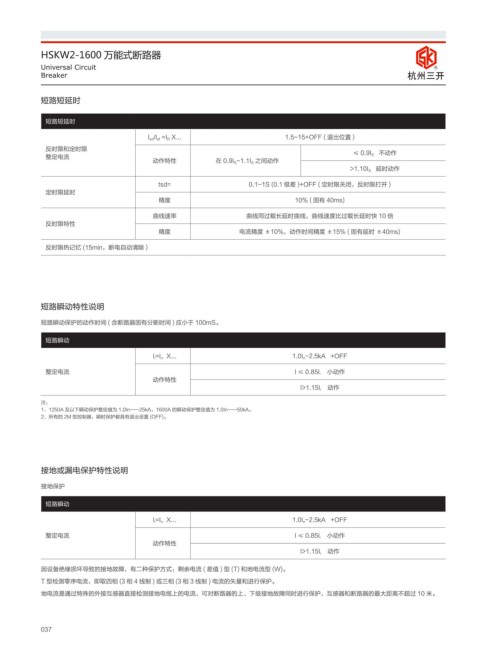

HSKW2-1600 万能式断路器
Universal Circuit R
Breaker ݳᇜ೘ष

短路短延时

短路短延时

I sd /I sf =I R X... 1.5~15+OFF ( 退出位置 )
反时限和定时限 ≤ 0.9I S 不动作
整定电流
动作特性 在 0.9I S ~1.1I S 之间动作
>1.10I S 延时动作
tsd= 0.1~1S (0.1 级差 )+OFF ( 定时限关闭，反时限打开 )
定时限延时
精度 10% ( 固有 40ms)
曲线速率 曲线同过载长延时曲线，曲线速度比过载长延时快 10 倍
反时限特性
精度 电流精度 ±10%，动作时间精度 ±15% ( 固有延时 ±40ms)
反时限热记忆 (15min，断电自动清除 )

短路瞬动特性说明
短路瞬动保护的动作时间 ( 含断路器固有分断时间 ) 应小于 100mS。

短路瞬动
I i =I n X... 1.0I n ~2.5kA +OFF

整定电流 I ≤ 0.85I i 小动作
动作特性
I>1.15I i 动作

注：
1、1250A 及以下瞬动保护整定值为 1.0In---25kA，1600A 的瞬动保护整定值为 1.0In---50kA。
2、所有的 2M 型控制器，瞬时保护都具有退出设置 (OFF)。

接地或漏电保护特性说明

接地保护

短路瞬动
I i =I n X... 1.0I n ~2.5kA +OFF

整定电流 I ≤ 0.85I i 小动作
动作特性
I>1.15I i 动作

因设备绝缘损坏导致的接地故障，有二种保护方式：剩余电流 ( 差值 ) 型 (T) 和地电流型 (W)。
T 型检测零序电流，即取四相 (3 相 4 线制 ) 或三相 (3 相 3 线制 ) 电流的矢量和进行保护。
地电流是通过特殊的外接互感器直接检测接地电缆上的电流，可对断路器的上、下级接地故障同时进行保护，互感器和断路器的最大距离不超过 10 米。

037
