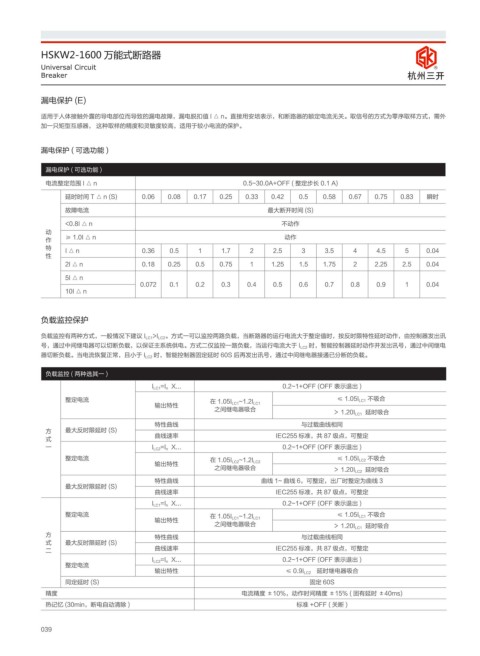

HSKW2-1600 万能式断路器
Universal Circuit R
Breaker ݳᇜ೘ष

漏电保护 (E)

适用于人体接触外露的导电部位而导致的漏电故障，漏电脱扣值 I △ n。直接用安培表示，和断路器的额定电流无关。取信号的方式为零序取样方式，需外
加一只矩型互感器， 这种取样的精度和灵敏度较高，适用于较小电流的保护。

漏电保护 ( 可选功能 )

漏电保护 ( 可选功能 )
电流整定范围 I △ n 0.5~30.0A+OFF ( 整定步长 0.1 A)
延时时间 T △ n (S) 0.06 0.08 0.17 0.25 0.33 0.42 0.5 0.58 0.67 0.75 0.83 瞬时
故障电流 最大断开时间 (S)

<0.8I △ n 不动作
动
作 ≥ 1.0I △ n 动作
特 I△n 0.36 0.5 1 1.7 2 2.5 3 3.5 4 4.5 5 0.04
性
2I△n 0.18 0.25 0.5 0.75 1 1.25 1.5 1.75 2 2.25 2.5 0.04
5I△n
0.072 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 0.04
10I △ n

负载监控保护
负载监控有两种方式，一般情况下建议 I LC1 >I LC2 。方式一可以监控两路负载，当断路器的运行电流大于整定值时，按反时限特性延时动作，由控制器发出讯
号，通过中间继电器可以切断负载，以保证主系统供电。方式二仅监控一路负载，当运行电流大于 I LC2 时，智能控制器延时动作并发出讯号，通过中间继电
器切断负载。当电流恢复正常，且小于 I LC2 时，智能控制器固定延时 60S 后再发出讯号，通过中间继电器接通已分断的负载。

负载监控 ( 两种选其一 )
I LC1 =I n X... 0.2~1+OFF (OFF 表示退出 )
整定电流 ≤ 1.05I LC1 不吸合
输出特性 在 1.05I LC1 ~1.2I LC1
之间继电器吸合
＞ 1.20I LC1 延时吸合
特性曲线 与过载曲线相同
方 最大反时限延时 (S)
式 曲线速率 IEC255 标准，共 87 级点，可整定
一 I LC2 =I n X... 0.2~1+OFF (OFF 表示退出 )
整定电流 ≤ 1.05I LC2 不吸合
输出特性 在 1.05I LC2 ~1.2I LC2
之间继电器吸合 ＞ 1.20I LC2 延时吸合
特性曲线 曲线 1~ 曲线 6，可整定，出厂时整定为曲线 3
最大反时限延时 (S)
曲线速率 IEC255 标准，共 87 级点，可整定
I LC1 =I n X... 0.2~1+OFF (OFF 表示退出 )
整定电流 ≤ 1.05I LC1 不吸合
输出特性 在 1.05I LC1 ~1.2I LC1
之间继电器吸合 ＞ 1.20I LC1 延时吸合
方 特性曲线 与过载曲线相同
式 最大反时限延时 (S)
二 曲线速率 IEC255 标准，共 87 级点，可整定
I LC2 =I n X... 0.2~1+OFF (OFF 表示退出 )
整定电流
输出特性 ≤ 0.9I LC2 延时继电器吸合
同定延时 (S) 固定 60S
精度 电流精度 ±10%，动作时间精度 ±15% ( 固有延时 ±40ms)
热记忆 (30min，断电自动清除 ) 标准 +OFF ( 关断 )
