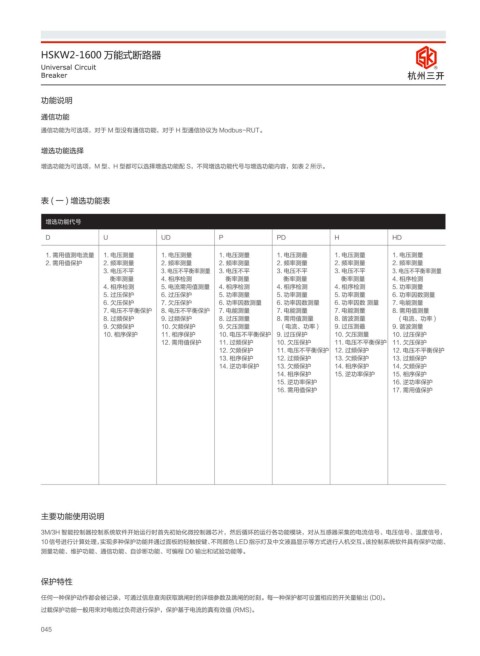

HSKW2-1600 万能式断路器
Universal Circuit R
Breaker ݳᇜ೘ष

功能说明

通信功能
通信功能为可选项，对于 M 型没有通信功能，对于 H 型通信协议为 Modbus-RUT。

增选功能选择

增选功能为可选项，M 型、H 型都可以选择增选功能配 S，不同增选功能代号与增选功能内容，如表 2 所示。

表 ( 一 ) 增选功能表

增选功能代号

D U UD P PD H HD

1. 需用值测电流量 1. 电压测量 1. 电压测量 1. 电压测量 1. 电压测最 1. 电压测量 1. 电压测量
2. 需用值保护 2. 频率测量 2. 频率测量 2. 频率测量 2. 频率测量 2. 频率测量 2. 频率测量
3. 电压不平 3. 电压不平衡率测量 3. 电压不平 3. 电压不平 3. 电压不平 3. 电压不平衡率测量
衡率测量 4. 相序检测 衡率测量 衡率测量 衡率测量 4. 相序检测
4. 相序检测 5. 电流需用值测量 4. 相序检测 4. 相序检测 4. 相序检测 5. 功率测量
5. 过压保护 6. 过压保护 5. 功率测量 5. 功率测量 5. 功率测量 6. 功率因数测量
6. 欠压保护 7. 欠压保护 6. 功率因数测量 6. 功率因数测量 6. 功率因数 测量 7. 电能测量
7. 电压不平衡保护 8. 电压不平衡保护 7. 电能测量 7. 电能测量 7. 电能测量 8. 需用值测量
8. 过频保护 9. 过频保护 8. 过压测量 8. 需用值测量 8. 谐波测量 ( 电流、功率 )
9. 欠频保护 10. 欠频保护 9. 欠压测量 ( 电流、功率 ) 9. 过压测最 9. 谐波测量
10. 相序保护 11. 相序保护 10. 电压不平衡保护 9. 过压保护 10. 欠压测量 10. 过压保护
12. 需用值保护 11. 过频保护 10. 欠压保护 11. 电压不平衡保护 11. 欠压保护
12. 欠频保护 11. 电压不平衡保护 12. 过频保护 12. 电压不平衡保护
13. 相序保护 12. 过频保护 13. 欠频保护 13. 过频保护
14. 逆功率保护 13. 欠频保护 14. 相序保护 14. 欠频保护
14. 相序保护 15. 逆功率保护 15. 相序保护
15. 逆功率保护 16. 逆功率保护
16. 需用值保护 17. 需用值保护

主要功能使用说明

3M/3H 智能控制器控制系统软件开始运行时首先初始化微控制器芯片，然后循环的运行各功能模块，对从互感器采集的电流信号、电压信号、温度信号，
10信号进行计算处理，实现多种保护功能并通过面板的轻触按键、不同颜色LED指示灯及中文液晶显示等方式进行人机交互。该控制系统软件具有保护功能、
测量功能、维护功能、通信功能、自诊断功能、可编程 D0 输出和试验功能等。

保护特性

任何一种保护动作都会被记录，可通过信息查询获取跳闸时的详细参数及跳闸的时刻。每一种保护都可设置相应的开关量输出 (D0)。
过载保护功能一般用來对电缆过负荷进行保护，保护基于电流的真有效值 (RMS)。

045
