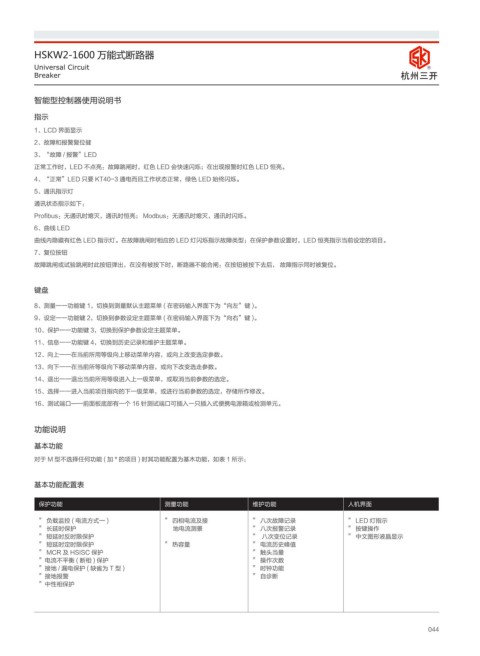

Page 51 - 杭州三开电气有限公司

HSKW2-1600 万能式断路器
Universal Circuit R
Breaker ݳᇜ೘ष

智能型控制器使用说明书

指示
1、LCD 界面显示
2、故障和报警复位健
3、“故障 / 报警”LED
正常工作时，LED 不点亮：故障跳闸时，红色 LED 会快速闪烁；在出现报警时红色 LED 恒亮。
4、“正常”LED 只要 KT40-3 通电而且工作状态正常，绿色 LED 始终闪烁。
5、通讯指示灯
通讯状态指示如下：
Profibus：无通讯时熄灭，通讯时恒亮； Modbus：无通讯时熄灭，通讯时闪烁。
6、曲线 LED
曲线内隐藏有红色 LED 指示灯。在故障跳闸时相应的 LED 灯闪烁指示故障类型；在保护参数设置时，LED 恒亮指示当前设定的项目。
7、复位按钮
故障跳闸或试验跳闸时此按钮弹出，在没有被按下时，断路器不能合闸：在按钮被按下去后， 故障指示同时被复位。

键盘

8、测量一一功能键 1，切换到测量默认主题菜单 ( 在密码输入界面下为“向左”键 )。
9、设定一一功能键 2，切换到参数设定主题菜单 ( 在密码输入界面下为“向右”键 )。
10、保护一一功能键 3，切换到保护参数设定主题菜单。
11、信息一一功能键 4，切换到历史记录和维护主题菜单。
12、向上一一在当前所用等级向上移动菜单内容，或向上改变选定参数。
13、向下一一在当前所等级向下移动菜单内容，或向下改变选走参数。
14、退出一一退出当前所用等级进入上一级菜单，或取消当前参数的选定。
15、选择一一进入当前项目指向的下一级菜单，或进行当前参数的选定，存储所作修改。
16、测试端口—一前面板底部有一个 16 针测试端口可插入一只插入式便携电源箱或检测单元。

功能说明

基本功能
对于 M 型不选择任何功能 ( 加 * 的项目 ) 时其功能配置为基木功能，如表 1 所示：

基本功能配置表

保护功能 测量功能 维护功能 人机界面
” 负载监控 ( 电流方式一 ) ” 四相电流及接 ” 八次故障记录 ” LED 灯指示
” 长延时保护 地电流测景 ” 八次报警记录 ” 按键操作
” 短延时反时限保护 ” 八次变位记录 ” 中文图形液晶显示
” 短延时定时限保护 ” 热容量 ” 电流历史峰值
” MCR 及 HSISC 保护 ” 触头当量
”电流不平衡 ( 断相 ) 保护 ” 操作次数
”接地 / 漏电保护 ( 缺省为 T 型 ) ” 时钟功能
”接地报警 ” 自诊断
”中性相保护

044
